Инструкция по монтажу и эксплуатации
Регулирующие клапаны - STEVI
®
440 / 441, 445 /
446
4.4 Примечания к технической характеристике
такие данные, как
- габаритные размеры,
- зависимостue давление-температура, и т. п. см. лист-каталог.
4.5 Обозначения

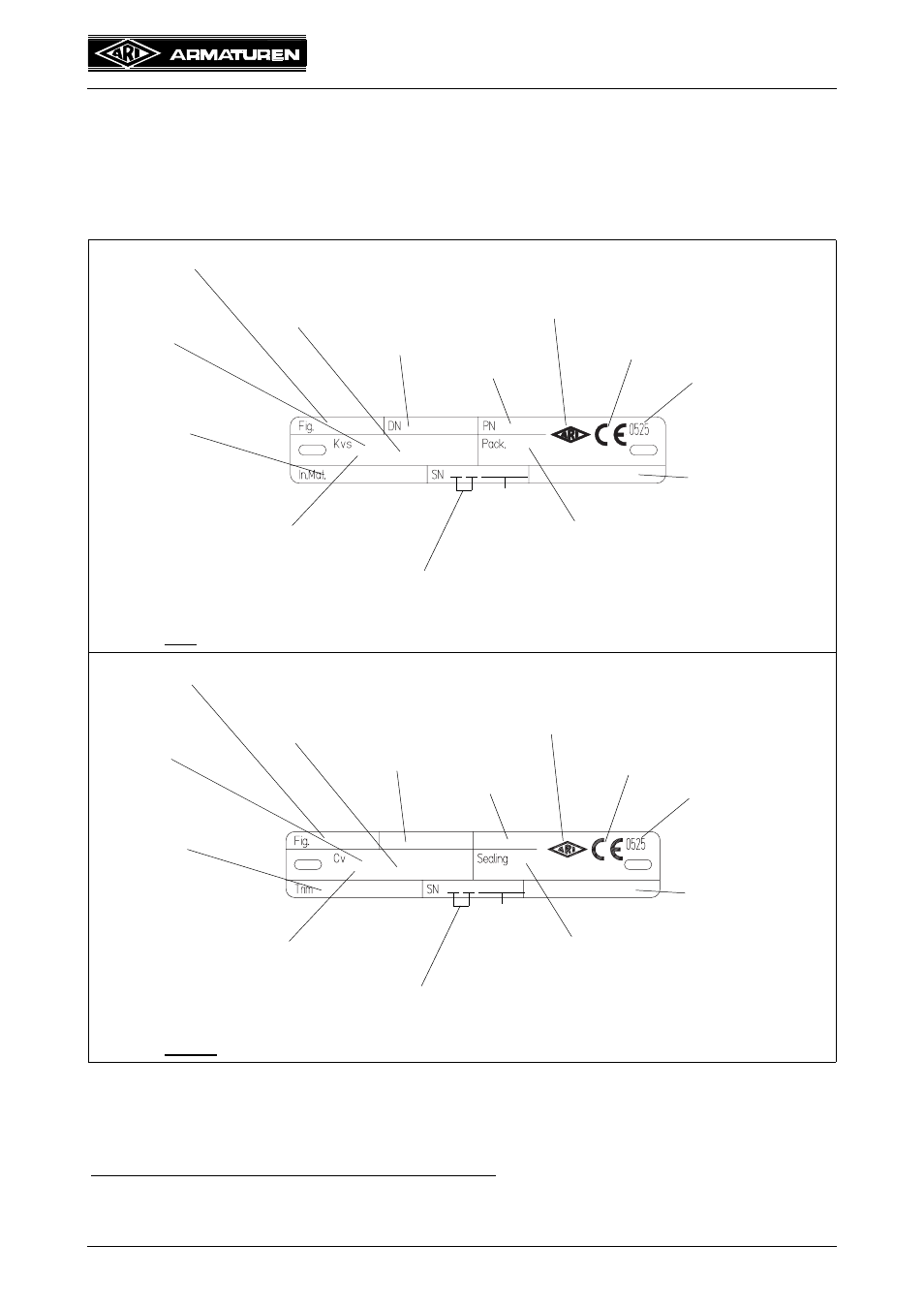

Рис. 14: DIN
Рис. 15: ASME
Адрес изготовителя: см. пункт 11.0 Гарантия / Поручительство
Согласно Директиве „Оборудование, работающее под давлением”, диаграмма 6,
приложение II, арматура без предохранительной функции может иметue знак СЕ
тольо с минимальным диаметром Dу 32.
Арматура с предохранительными функциями:
Тип 440 DP-G / 441 DP-G и
Тип 440 / 440-D с FR2.1 и маркировкой Ü
типовой номер
характ-ка
:
например GLP - равнопроцентная
LIN – ленейная
ном. давление
изготов-ль
маркировка CE
проверяющий
орган
номин. диаметр
значение Kvs
вариант затвора:
например WD 200°C - мягкое уплотнение PTFE
ST - стеллитовая наплавка
LAK - шлицевой затвор
LOK - перфорированный затвор
EK 200°C - разгрузка по давлению
материал внут-
ренней
гарнитуры
г. выпуска без
кода
(1-я и 2-я цифра)
серийный №
уплотнение шпинделя:
например V-Ring 220°C - шевронное кольцо PTFE
PTFE 250°C - сальник PTFE
Graphit - сальник из чистого графита
O-Ring 130°C - уплотнение с кольцом круглого
сечения из EPDM
Faltenbalg - сильфон из нержавеющей стали
данные для
заказ
типовой номер
характ-ка:
например GLP - равнопроцентная
LIN – ленейная
ном. давление
изготов-ль
маркировка CE
проверяющий
орган
номин. диаметр
значение Cv
вариант затвора:
например
WD 392°F - мягкое уплотнение PTFE
ST - стеллитовая наплавка
LAK - шлицевой затвор
LOK - перфорированный затвор
EK 200°C - разгрузка по давлению
материал внут-
ренней
гарнитуры
г. выпуска без кода
(1-я и 2-я цифра)
серийный №
уплотнение шпинделя:
например V-Ring 428°F - шевронное кольцо PTFE
PTFE 482°F - сальник PTFE
Graphit - сальник из чистого графита
O-Ring 266°F - уплотнение с кольцом
круглого сечения из EPDM
Faltenbalg - сильфон из нержавеющей стал
данные для
заказ
