Rev. 0040301000 0410 стр. 11
Инструкция по монтажу и эксплуатации
Регулирующие клапаны - STEVI
®
440 / 441, 445 / 446
5.2 Сведения по монтажу и требования к месту установки
Место установки должно быть легко доступным, вокруг него следует
предусмотреть достаточно свободного пространства для обслуживания и
демонтажа сервоприводов. Перед и после клапана установите ручные запорные
вентили, чтобы обеспечить обслуживание и ремонт клапана без необходимости
опорожнять всю систему. Рекомендуется монтировать клапан в вертикальном
положении с приводом сверху. Монтажные положения от наклонного до
горизонтального без дополнительных опор допускаются только при использовании
приводов с небольшим собственным весом.
Привод должен быть установлен таким образом, чтобы обе распорные стойки и
опора располагались друг над другом в вертикальной плоскости:
Допустимый вес привода при горизонтальном монтажном положении в
зависимости от размера шпинделя, без дополнительной опоры:
Для защиты сервоприводов от перегрева, трубопроводы необходимо
заизолировать. При этом следует предусмотреть достаточно свободного
пространства для обслуживания уплотнения шпинделя.
Чтобы обеспечить надежность работы клапана, трубы перед клапаном на длину не
менее 2 x DN и позади клапана на длину не менее 6 x DN должны быть полностью
прямыми.

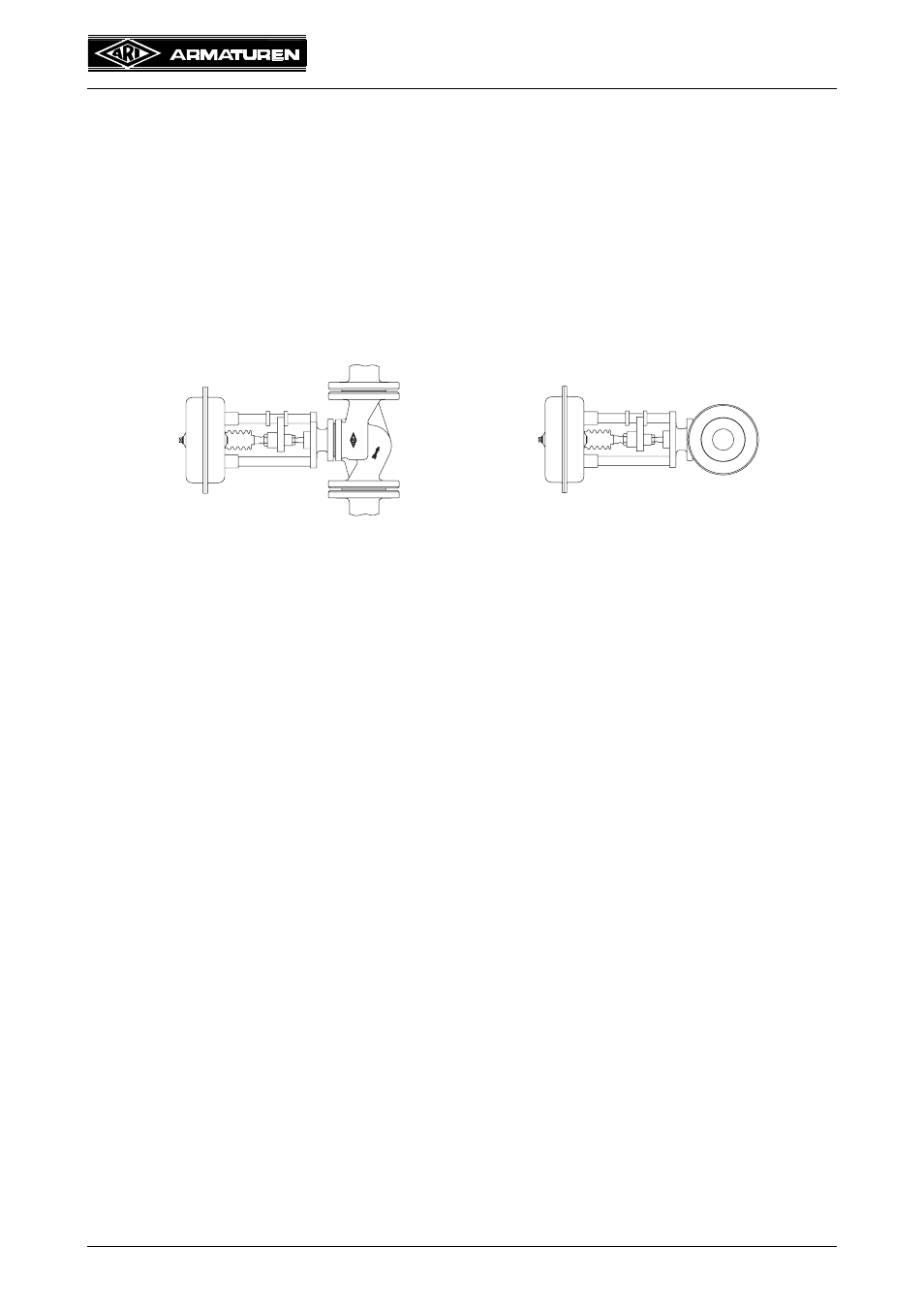

Рис. 16: вертикальный трубопровод Рис. 17: горизонтальный трубопровод
20 кг для DN 15 - 32 55 кг для DN125v-150v
(только BR445/446)
25 кг для DN 40 - 65
35 кг для DN 80-100
55 кг для DN200-250
40 кг для DN125-150
