Инструкция по монтажу и эксплуатации
Регулирующие клапаны - STEVI
®
440 / 441, 445
/
446
7.2.2 Замена уплотнений затвора для понижения давления
- Снимите привод. (См. руководство к сервоприводу!)
- Демонтируйте затвор, как описано в п. 7.2.1.
- Извлеките изношенное уплотнение поршня
(поз. 32) с помощью подручного
инструмента (например, отвертки) из паза в
затворе.
- Установите новое уплотнение поршня
(поз. 32), соблюдайте правильное
монтажное положение (см. Рис. 27).
- Замените направляющую ленту (поз. 31).
- Очистите рабочую поверхность
направляющей втулки (поз. 30);
при необходимости используйте
мелкозернистые шлифовальные средства.
- Замените 2 уплотнительных прокладки
(поз. 9).
- Произведите сборку в обратной последовательности.
- Установите гайки (поз. 11) и затяните крест-накрест. (момент затяжки см. п. 7.3.1)
7.2.3 Замена уплотнительного кольца
Уплотнительное кольцо используется только в регулирующих клапанах BR 445 / 446
- Снимите привод. (См. руководство к сервоприводу!)
- Ослабьте гайки (поз. 11).
- Снимите верхнюю часть клапана.
- Вывинтите уплотнительное кольцо (поз. 2) с помощью специального ключа
(можно приобрести у изготовителя).
- чистите контактные и резьбовые поверхности седла в корпусе (Поз. 1).
- смените или обработайте и почистите кольцо седла (Поз. 2).
- обработайте уплотнительные поверхности (корпуса/седла) специальной
уплотнительной массой (например Epple 37).
- Ввинтите уплотнительное кольцо (поз. 2). (момент затяжки см. п. 7.3.2.)
- Замените уплотнительную прокладку (поз. 9).
- Установите верхнюю часть клапана.
- Установите гайки (поз. 11) и затяните крест-накрест.
(момент затяжки см. п. 7.3.1.)
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0!
ВНИМАНИЕ !
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0!

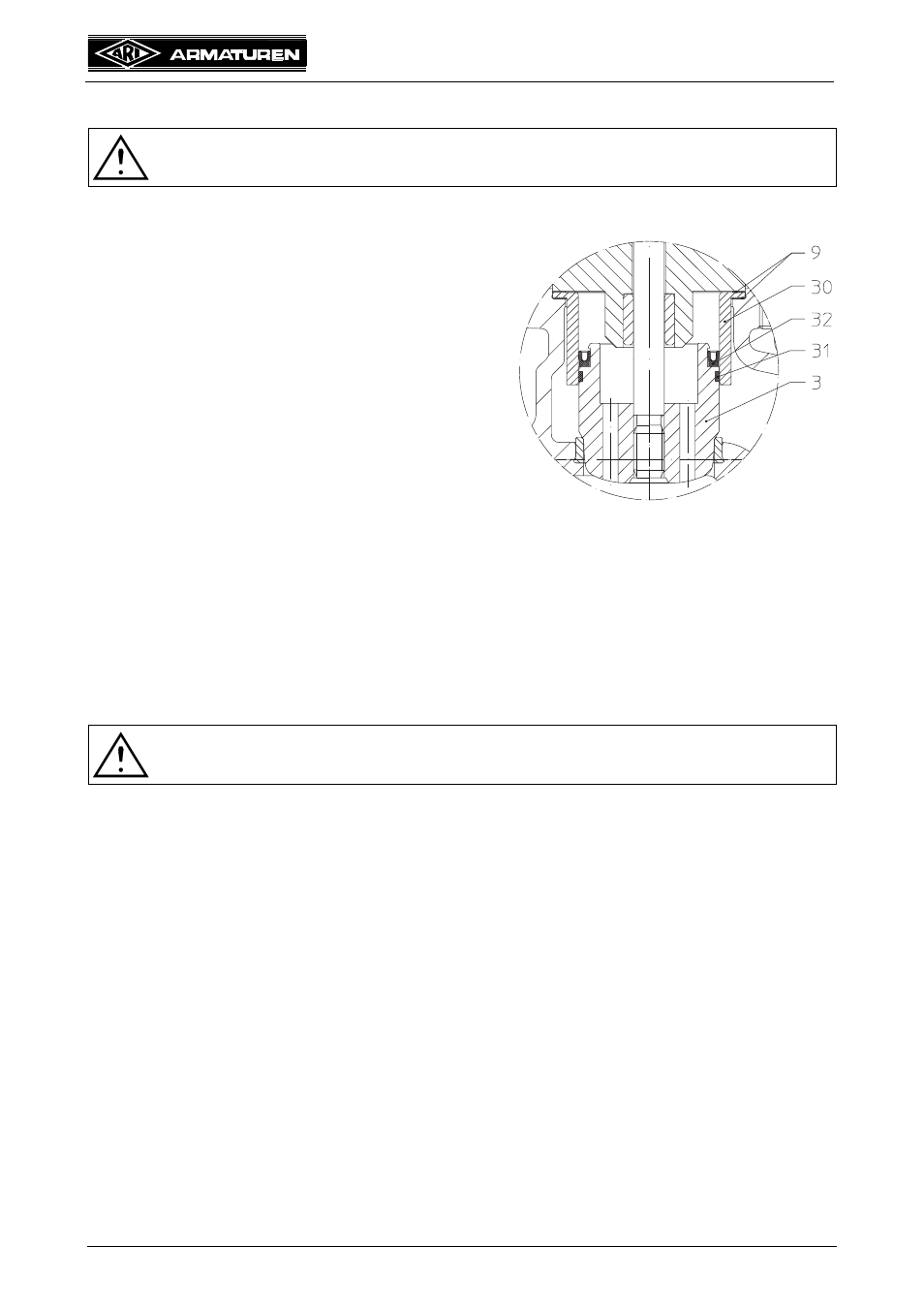

Рис. 27: затвор для понижения
давления
