Инструкция по монтажу и эксплуатации
Регулирующие клапаны - STEVI
®
440 / 441, 445 /
446
Поврежденные шпиндели также подлежат замене (описание см. п. 7.2), т.к. новый
комплект уплотнений быстро изнашивается, если шпиндель поврежден.
7.1.3 Модель с сильфоном
Если шпиндель негерметичен, это означает, что встроенный сильфон неисправен
(поз. 20.3). Сперва попробуйте устранить негерметичность, слегка затянув
соединение (поз. 20.17).
Замена сильфона возможна только вместе со шпинделем и наоборот (поз. 20.3).
Замена сильфонного узла:
- Снимите привод.
(См. руководство к сервоприводу!)
DN15-150:
- Ослабьте гайки (поз. 11).
- Снимите сильфонную насадку (поз. 20).
- Ослабьте соединение (поз. 20.17) на один
оборот.
- Удерживайте шпиндельный/сильфонный узел
(поз. 20.3) в нижнем положении.
- Выньте зажимную втулку (поз. 4) с помощью
стержня.
- Снимите затвор (поз. 3).
- Ослабьте гайки (поз. 20.8).
- Снимите крышку траверсы (поз. 20.2).
- Выньте шпиндельный/сильфонный узел
(поз. 20.3) из корпуса сильфона (поз. 20.1).
- Соберите и просверлите новые детали.
- Замените 2 уплотнительные прокладки
(поз. 20.6) и 1 прокладку (поз. 9).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 11 и 20.8) и затяните
крест-накрест. (момент затяжки см. п. 7.3.1)
- Затяните соединение (поз. 20.17), чтобы
обеспечить герметичность сальниковой
набивки (поз. 20.10).
Внимание!
Перед демонтажом арматуры
ознакомьтесь с п. 10.0 и 11.0!

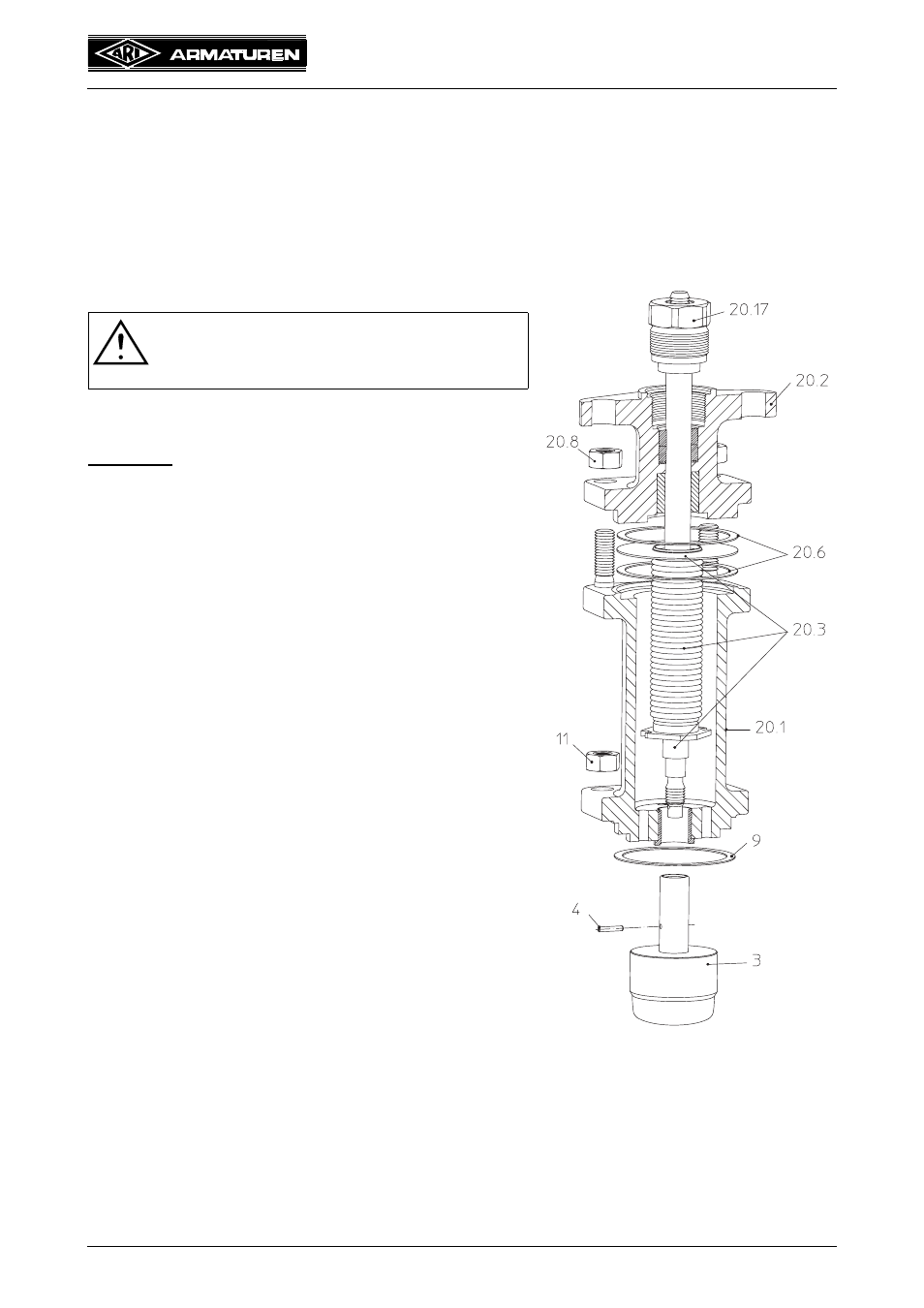

Рис. 22: BR 441 / 446
