Инструкция по монтажу и эксплуатации
Регулирующие клапаны - STEVI
®
440 / 441, 445
/
446
DN200-250:
- ослабьте гайки (Поз. 11).
- снимите сильфонную насадку (Поз. 20) включая
корпус сальника (Поз. 33).
- ослабьте накидную гайку (Поз. 20.16) прим. на
один оборот.
- ослабьте гайки (Поз. 40).
- приподнимите корпус сильфона (Поз. 20.1).
- вытолкните штифт при помощи стержня
(Поз. 13).
- выкрутите удлиннитель штока с затвором
(Поз. 6).
- ослабьте гайки (Поз. 20.8).
- снимите корпус сальника (Поз. 20.13)
- вытащите блок шток/сильфон (Поз. 20.3) из
корпуса сильфона (Поз. 20.1).
- вставьте новые детали и закрепите между
собой
- замените два уплотнения (Поз. 20.6), одно
уплотнение (Поз. 9) и одно уплотнение
(Поз. 39).
- смонтируйте блок в обратном порядке.
- накрутите гайки (Поз. 11, 20.8 и 40) и затяните
их крест на крест.
(моменты затяжки см. пункт 7.3)
- затяните накидную гайку (Поз. 20.16) до плотности сальника (Поз. 20.10).
ВНИМАНИЕ!
- При монтаже нового блока шток/
сильфон обратите внимание на
правильное положение защиты от
перекручивания. Просечной штифт
(Поз. 20.9 введите в паз защиты от
перекручивания. Постарайтесь
проделать это без повреждений и
трения!

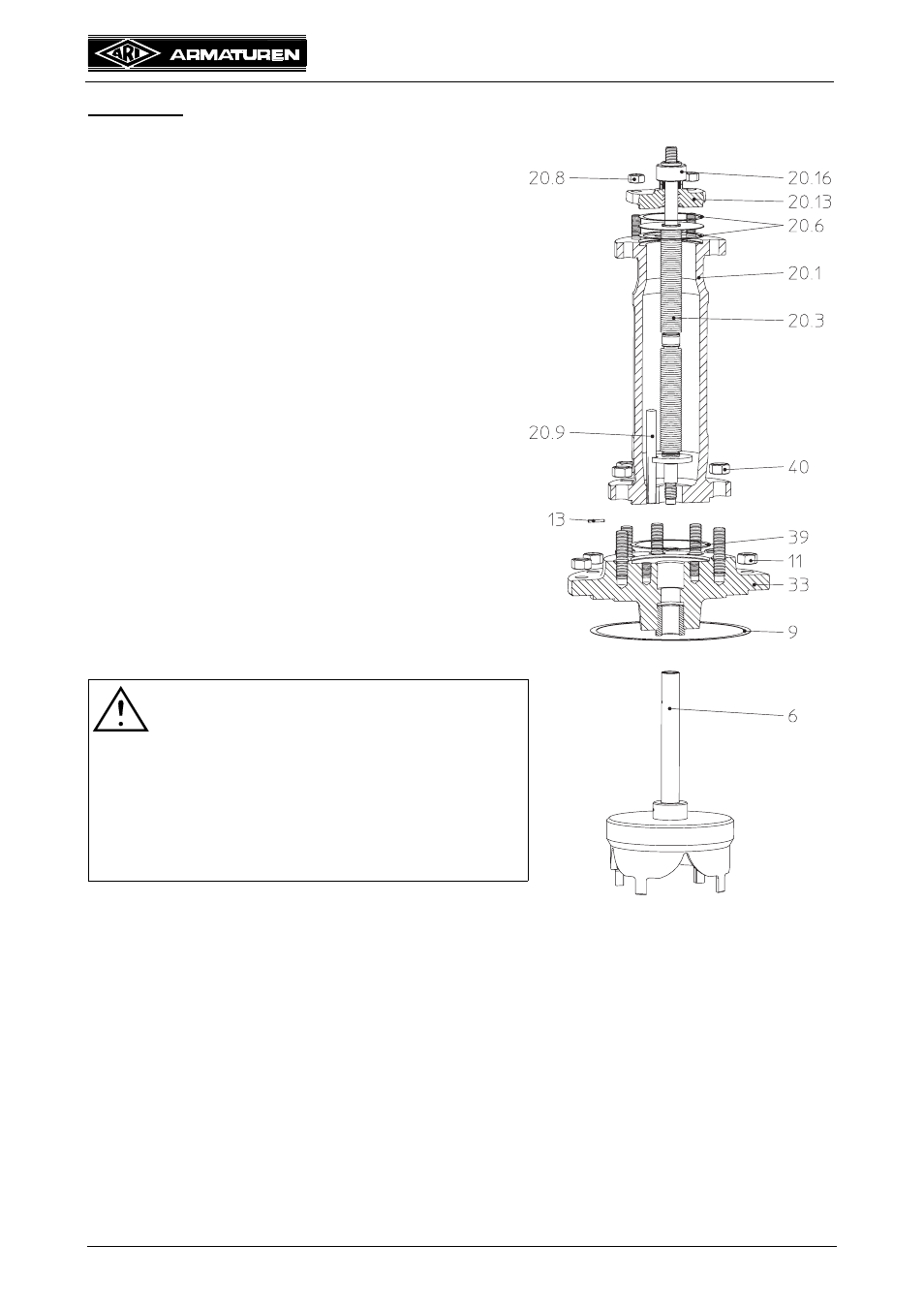

Рис. 23: BR 441 DN200-250
