7.0 Уход и техническое обслуживание
В какой мере и как часто проводится техобслуживание определяет оператор
установки в зависимости от условий эксплуатации.
7.1 Замена уплотнений шпинделя
7.1.1 Модель с сальниковыми кольцами
Сальниковые кольца из PTFE (поз. 12) в составе:
1 основное кольцо
4 уплотнительных кольца
1 верхнее кольцо
Автоматическая регулировка уплотнения шпинделя
осуществляется за счет интегрированной
прижимной пружины (поз. 15).
Если шпиндель негерметичен, это означает, что
комплетк уплотнений изношен и требует замены.
Замена сальниковых колец из PTFE:
- Снимите привод.
(См. руководство к сервоприводу!)
- При замене колец (поз. 12) соблюдайте
правильный порядок и монтажное положение
каждого элемента
(см. Рис. 18).
- Уплотнение (поз. 17) следует заменить.
Поврежденные затворо-седельные узлы также
необходимо заменить (описание см. п. 7.2), т.к.
новый комплект уплотнений быстро изнашивается,
если шпиндель поврежден.
Внимание!
Перед демонтажом ознакомьтесь с
пунктами 10.0 и 11.0!

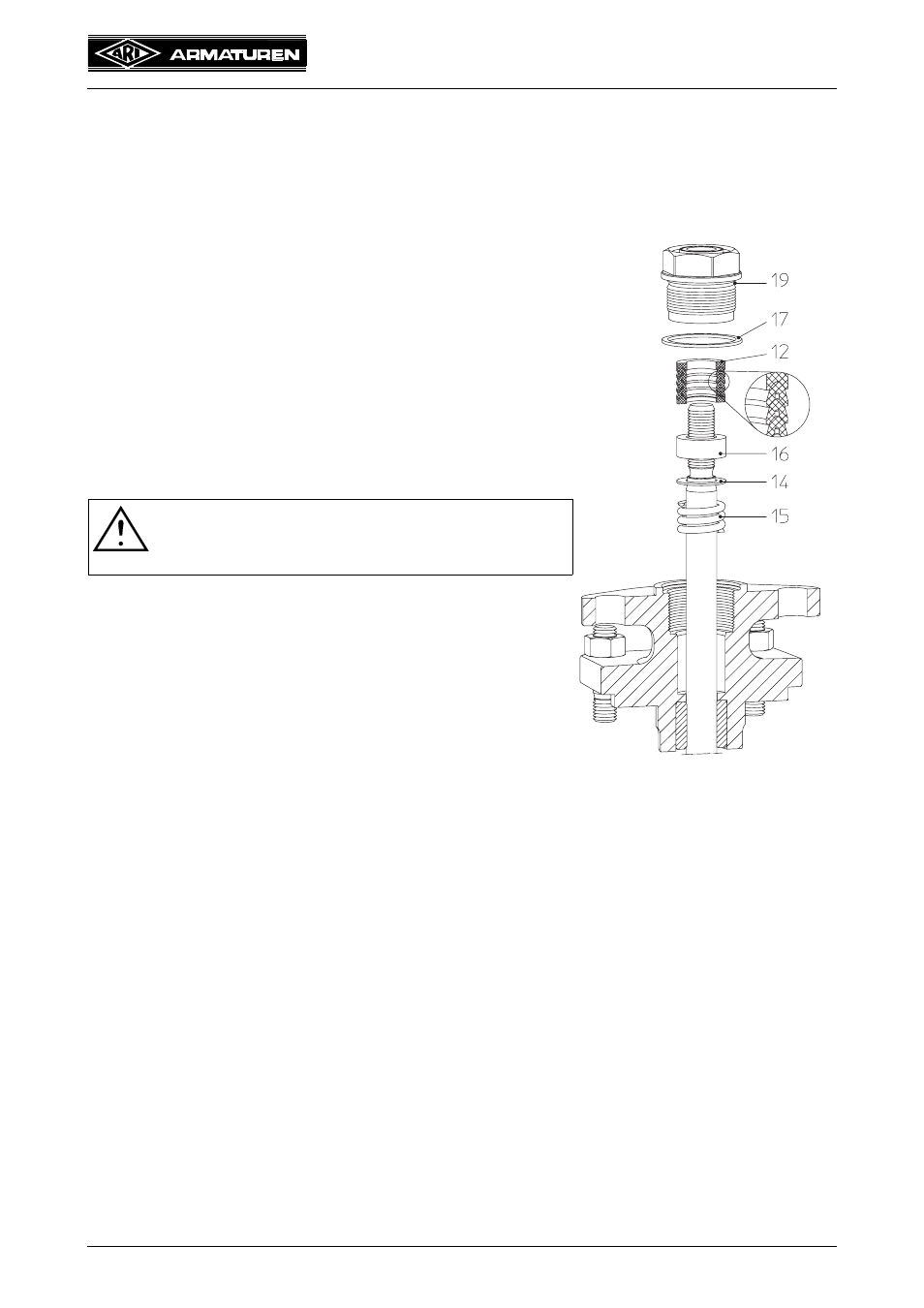

Рис. 18:
Шевронное кольцо
DN15-150
