Rev. 0040301000 0410 стр. 17
Инструкция по монтажу и эксплуатации
Регулирующие клапаны - STEVI
®
440 / 441, 445 / 446
7.2 Замена внутренней гарнитуры
7.2.1 Замена затвора и шпинделя
- Снимите привод.
(См. руководство к сервоприводу!)
BR 440 / 445:
- Ослабьте гайки (поз. 11).
- Снимите крышку траверсы (поз. 7).
- Ослабьте соединение (поз. 19 и поз. 25) примерно
на один оборот.
- ослабьте гайки (Поз. 38) на 2-3 оборота.
- DN15-100: выньте узел затвора/шпинделя (поз. 3).
- DN125-250: выньте затвор (поз. 3) и шпиндель (поз.
5).
- DN125-250: вытолкните штифт (поз. 4) с помощью
стержня.
- DN125-250: вывинтите затвор (поз. 3).
- DN125-250: соберите новые детали, просверлите,
закрепите штифтами.
- Замените уплотнительную прокладку (поз. 9).
- Произведите сборку в обратной последовательности
- Установите гайки (поз. 11) и затяните крест-накрест. (момент затяжки см. п. 7.3.1)
BR 441 / 446:
Замена затвора и шпинделя в арматуре с сильфоном (BR441/446) описана в п.
7.1.3.
Внимание!
Перед демонтажом арматуры
ознакомьтесь с п. 10.0 и 11.0!

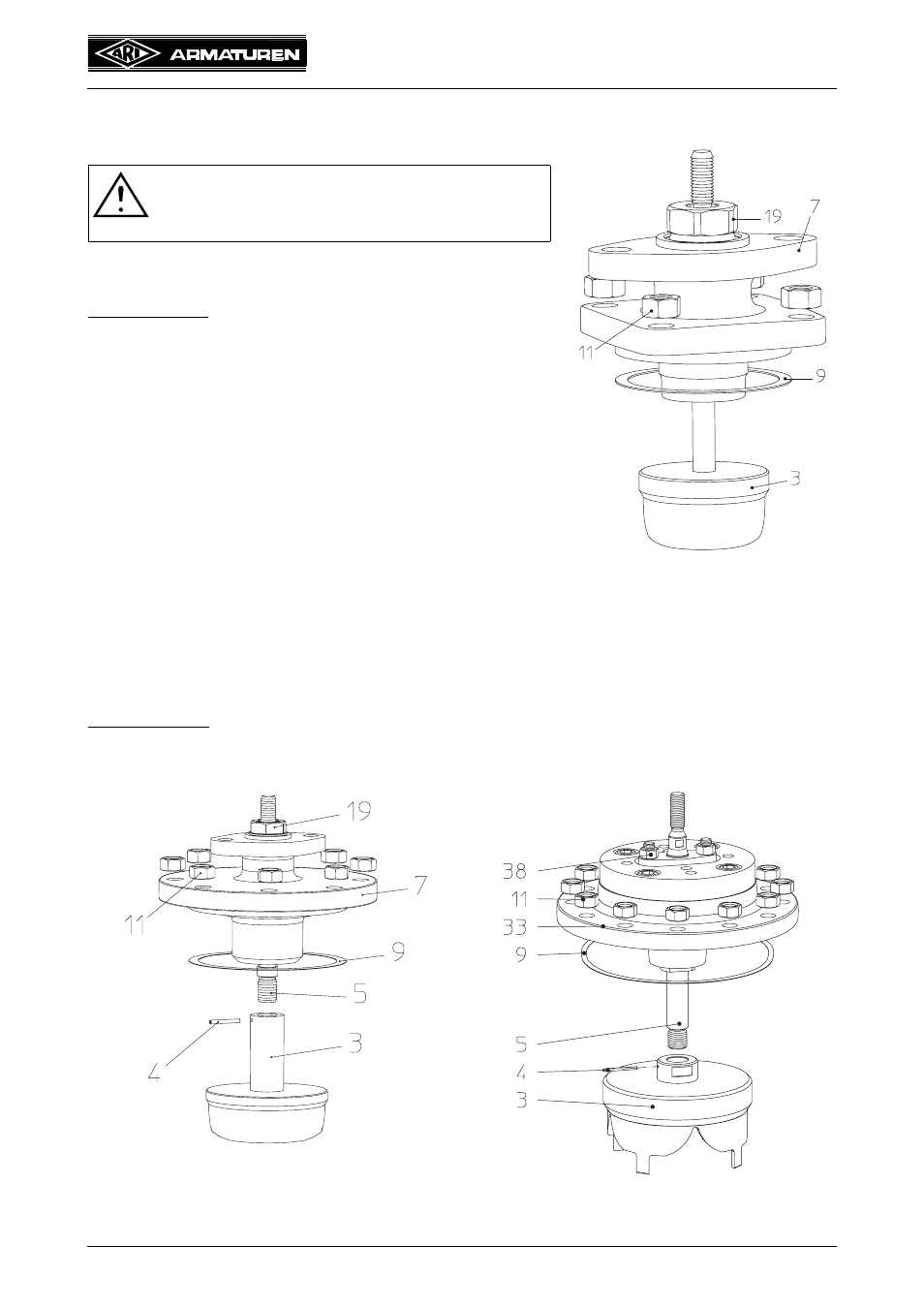

Рис. 25: BR 440 / 445 DN125-150 Рис. 26: BR 440 / 445 DN200-250
Рис. 24: BR 440 / 445
DN15-100
