3. Фрезерование
Обработка тонкостенного основания
Основание детали считается тонкостенным, если его толщина
< 1/30 ширины кармана, max 2.5 мм (0.098").
При обработке тонкостенного основания следует внимательно
подходить к выбору инструмента и стратегии обработки.

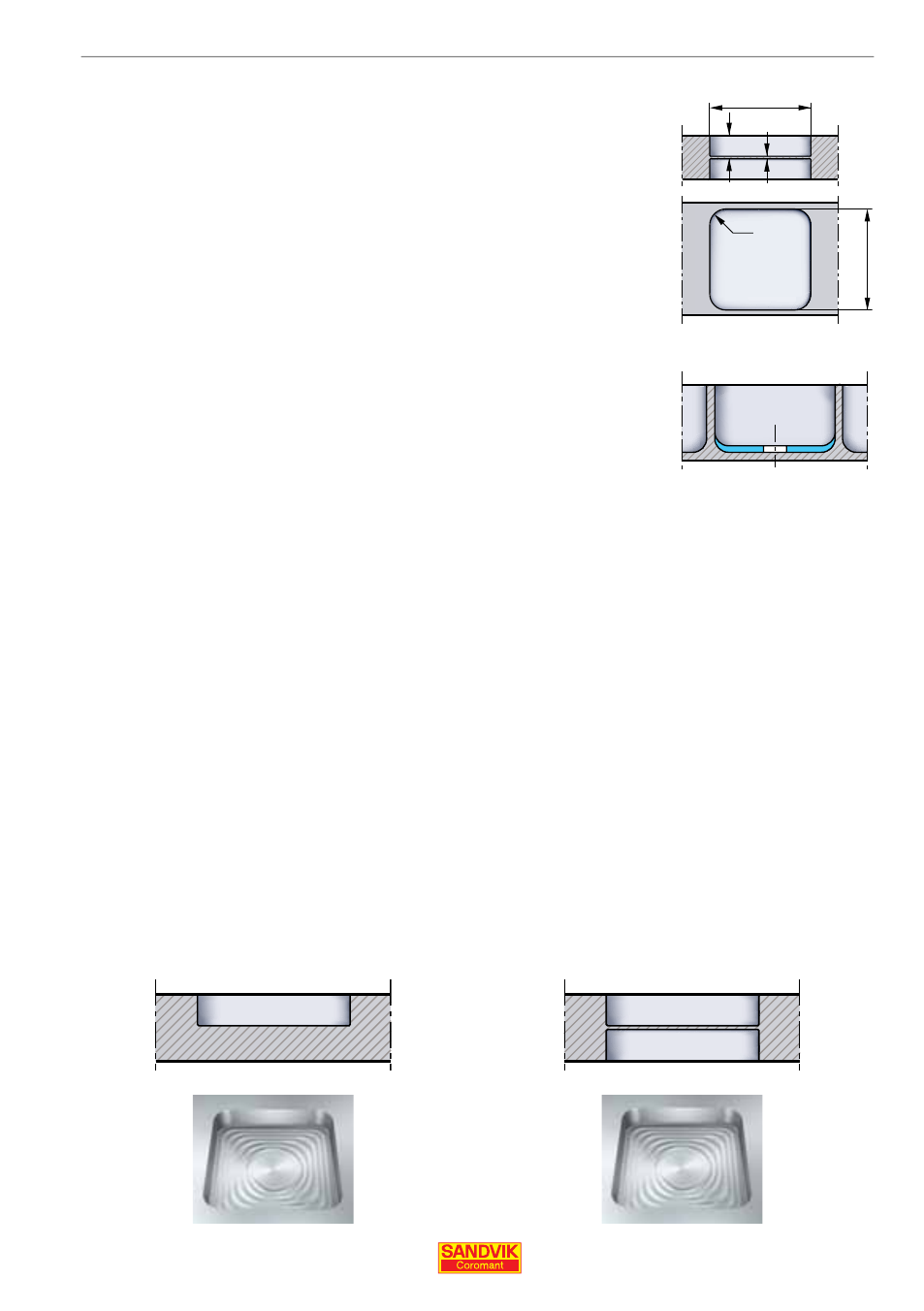

Пример
Материал
Ti6Al4V
Заготовка
215
Ч 200 Ч 60 мм
(8.465
Ч 7.874 Ч 2.362")
Задача:
обработать вторую сторону основания без опоры
Сторона 1
Шаг 1: сверление заготовки, сверло со сменными пластинами
диаметром 40 мм (1.575")
Шаг 2: черновое фрезерование (методом винтовой интерполяции),
длиннокромочная фреза диаметром 32 мм (1.26")
Шаг 3: чистовая обработка, концевая фреза с max a
e
= 30% от
диаметра фрезы
Сторона 2
Шаг 4 и 5: повторить шаги 1, 2 (как описано выше), оставив
припуск 4 мм (0.157") у основания для повышения жесткости при
последующей обработке
Шаг 6: чистовая обработка, концевая фреза с a
e
max 60%
Результат
Повышение max ширины фрезерования ( a
e
) с 30% до 60% от
диаметра фрезы приводит к снижению качества поверхности,
но также снижает вибрации и отжатие стенки
