Инструкция по эксплуатации Sandvik Coromant Обработка титана
Страница 16
14
0
1000
2000
1.5
1.0
0.5
0
0
2000
4000
1.5
1.0
0.5
0
1. Введение
Фрезерные станки
Изгибная жесткость является самой важной характеристикой
системы крепления инструмента, так как силы резания стремятся
«раскрыть» соединение. Большой вылет инструмента и высокие
силы резания (например, при применении длиннокромочной
фрезы) при обработке титана объясняют необходимость
предъявления высоких требований к инструментальной системе.
Факторы, обеспечивающие высокую изгибную жесткость:
• Контакт по торцу – этим объясняется переход с традиционного
конуса на системы Big Plus, HSK и Coromant Capto, которые
характеризуются обеспечением контакта не только по
конусной поверхности, но и по торцу, что повышает изгибную
жесткость
• Усилие зажима – чем выше усилие зажима, тем большая
сила требуется для «раскрытия» соединения. В системах HSK и
Coromant Capto используется лепестковая цанга с сегментами,
которая обеспечивает более эффективное закрепление, чем
центральный болт
Площадь поперечного сечения соединения также является
важным показателем. Coromant Capto характеризуется большой
площадью поперечного сечения, что обеспечивает большее
усилие зажима.
Источники: © WZL/Fraunhofer IPT

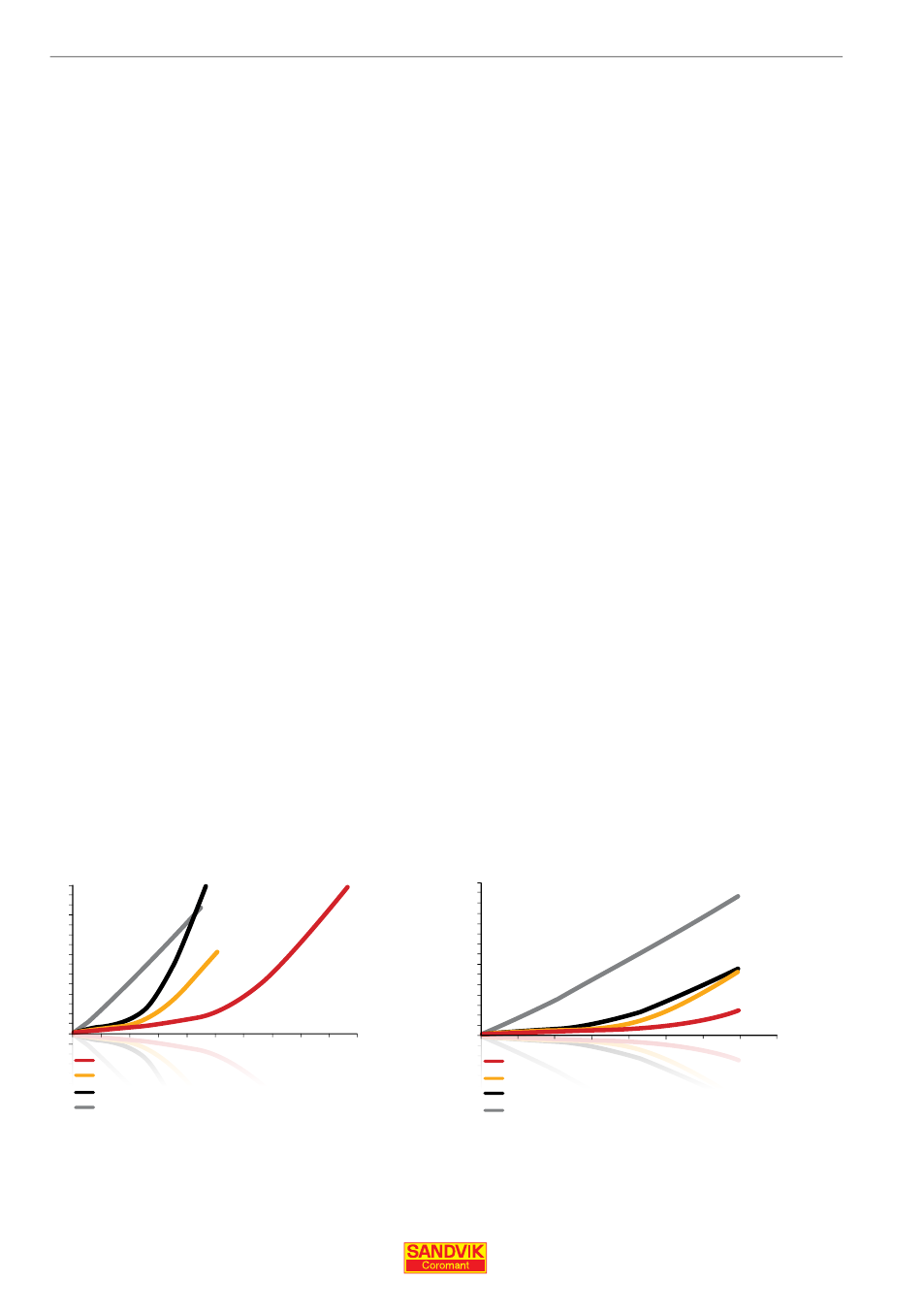

Сопротивление изгибу
Изгибающий момент
(Нм)
Изгибающий
момент
(Нм)
Отжатие (мм/м)
Отжатие (мм/м)
Сопротивление изгибу
C10- 80кН
C10- 50кН
HSK-A 100- 50кН
Конус 7/24, размер 50-25кН
C6- 45кН
C6- 22кН
HSK-A 63- 22кН
Конус 7/24, размер 40-15кН
