РУКОВОДСТВО ПО ВЫШИВАНИЮ ———————————————————————————————————————————————————————————
54
2

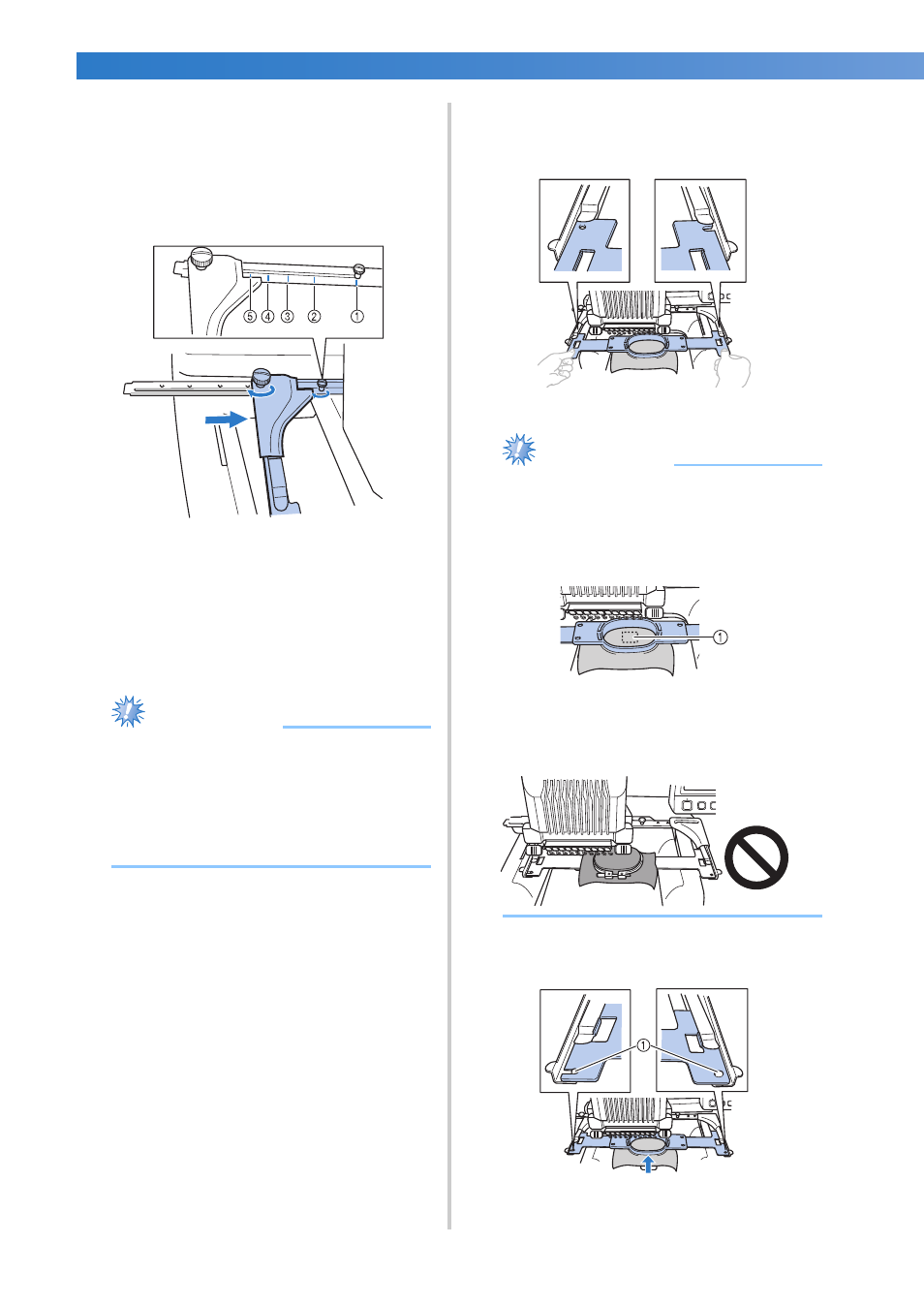

Переместите левый держатель,
установив его в таком положении,
чтобы винт, находящийся справа,
совпал с меткой, соответствующей
устанавливаемым пяльцам, а затем
затяните винты с накаткой.
Например, совместите винт с меткой 5.
1 Метка для сверхбольших пялец
200 мм (В)
× 360 мм (Ш)
2 Метка для сверхбольших пялец
200 мм (В)
× 300 мм (Ш) (опция)
3 Метка для больших пялец 130 мм (В) ×
180 мм (Ш)
4 Метка для средних пялец 100 мм (В) ×
100 мм (Ш)
5 Метка для малых пялец 40 мм (В) ×
60 мм (Ш)
Примечание
● Туго затяните два винта с накаткой с
помощью прилагаемой дискообразной
отвертки. Если оба винта не будут
затянуты должным образом, машина
распознает неправильный размер
пялец.
X
Теперь рама для пялец готова для
установки на нее пялец.
3
Держите пяльцы ровно и
одновременно совместите левый и
правый элементы крепления пялец с
зажимами держателя пялец.
• Внутренний обод пялец должен быть
сверху.
Примечание
● Установите пяльцы так, чтобы
игольная пластина располагалась под
областью вышивания; в противном
случае пяльцы будут ударяться об
игольную пластину.
1 Игольная пластина
● Если внешний обод находится сверху
(как показано ниже), пяльцы
установлены неправильно.
4
Вставьте пяльцы до упора, так чтобы
они зафиксировались со щелчком.
1 Убедитесь, что штифты на левом и правом
держателях пялец попали в установочные
пазы и отверстия на пяльцах.
