Напоминание – Инструкция по эксплуатации Brother PR-1000
Страница 275
Использование дополнительного устройства для вышивания бейсболок 273
7
—————————————————————————————————————————————————————————————————————————————————————
4

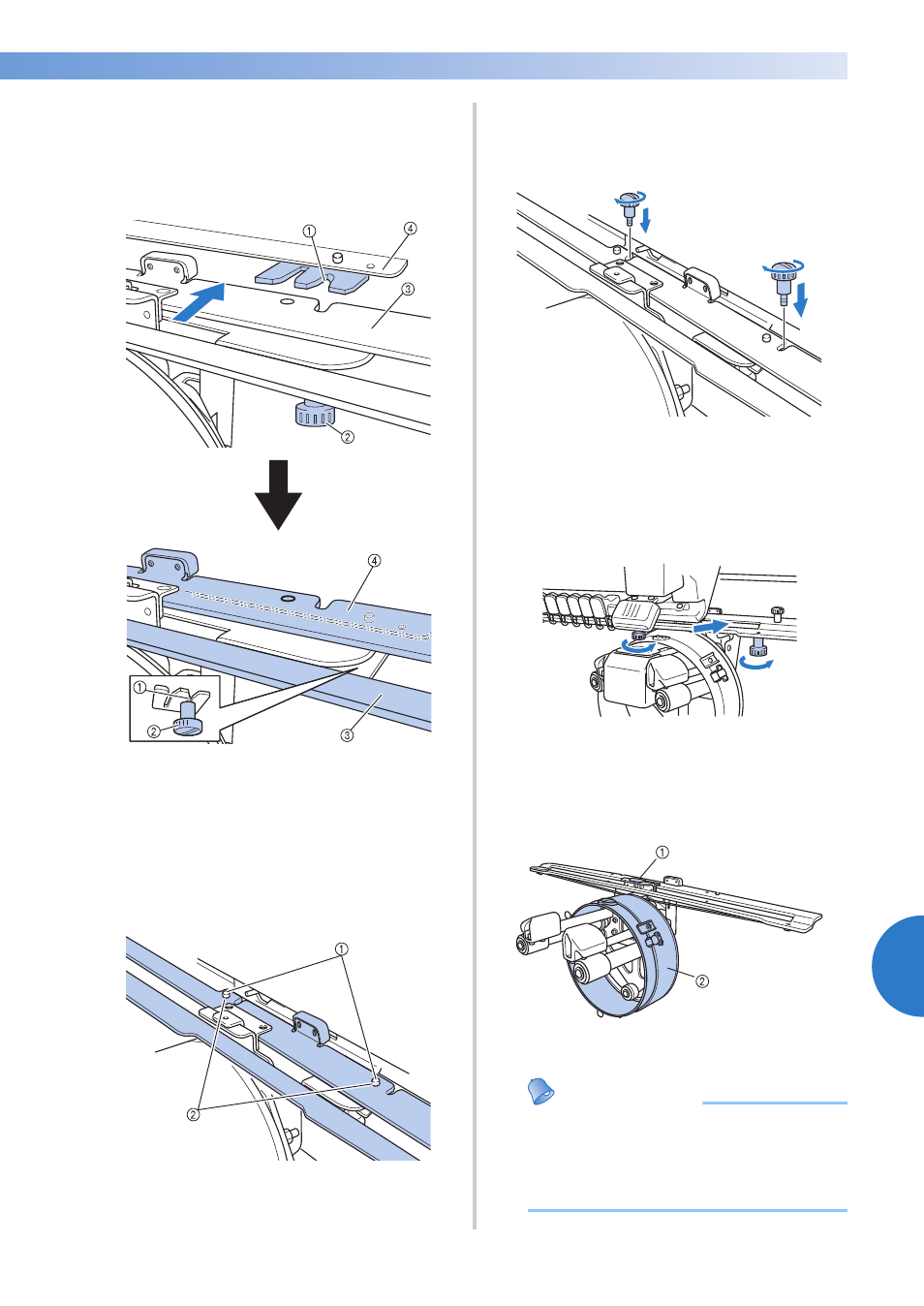

Вставьте два винта с накаткой снизу
привода устройства для вышивания
бейсболок в клиновидные вырезы (пазы)
в каретке, а затем положите пластину
для установки привода устройства для
вышивания бейсболок на пластину для
установки устройства на каретке.
1 Паз в каретке
2 Винт с накаткой привода устройства для
вышивания бейсболок
3 Пластина для установки привода
устройства для вышивания бейсболок
4 Пластина для установки устройства на каретке
5
Вставьте штифты на пластине для
установки устройства на каретке в
отверстия, имеющиеся в пластине для
установки привода устройства для
вышивания бейсболок.
1 Штифты на пластине для установки
устройства для вышивания бейсболок
2 Отверстия в пластине для установки привода
устройства для вышивания бейсболок
6
Вставьте и затяните два верхних винта
с накаткой во внешние отверстия
пластины для установки привода
устройства для вышивания бейсболок.
7
Надавливая на привод устройства
для вышивания бейсболок в
направлении машины таким образом,
чтобы он был полностью вставлен,
затяните два нижних винта с накаткой
для закрепления привода устройства
для вышивания бейсболок.
X
На этом установка привода
устройства для вышивания бейсболок
завершается.
■ Регулировка привода устройства для
вышивания бейсболок
1 Г-образная скоба
2 Кольцо
Напоминание
● Если используется одна и та же
машина, то регулировку привода
устройства для вышивания бейсболок
требуется выполнить только при
первом использовании машины.
