Использование дополнительного устройства для вышивания бейсболок 269
7
—————————————————————————————————————————————————————————————————————————————————————
Использование дополнительного устройства для
вышивания бейсболок
С помощью дополнительного устройства для вышивания бейсболок можно вышивать рисунки на
бейсболках и шляпах. Процедуры использования устройства для вышивания бейсболок описаны
ниже.

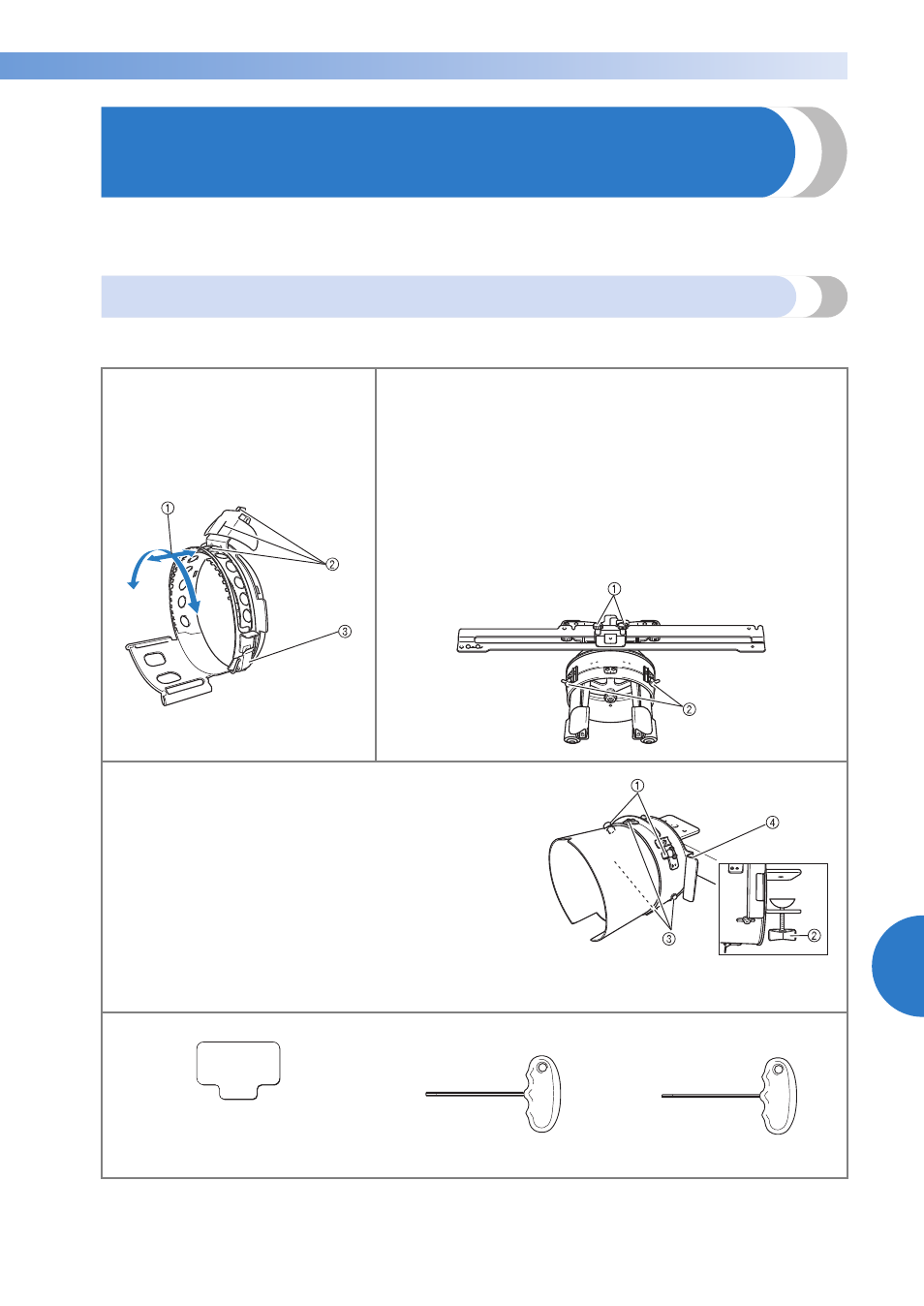

Устройство для вышивания бейсболок и принадлежности к нему
Для использования устройства для вышивания бейсболок требуется привод устройства для
вышивания бейсболок и монтажное приспособление.
Пяльцы для вышивания
бейсболок
1 Область вышивания:
60 мм (В) × 360 мм (Ш)
2 Метка, указывающая центр
области вышивания.
3 Замок с защелкой
Привод устройства для вышивания бейсболок и 4
винта с накаткой
Для установки устройства для вышивания бейсболок на
каретку снимите раму устройства для вышивания бейсболок,
а затем установите этот привод на каретку машины.
1 Вставьте винты с накаткой в предназначенные для них
отверстия и затяните эти винты, чтобы закрепить
движущуюся секцию. Используйте эти отверстия при
хранении привода устройства для вышивания бейсболок.
2 Фиксирующая пружина
Устройство для вышивания бейсболок закрепляется
двумя фиксирующими пружинами.
Монтажное приспособление
Используется для закрепления головного убора в
устройстве для вышивания бейсболок.
1 Держатели
Устройство для вышивания бейсболок закрепляется
с помощью трех держателей.
2 Монтажная скоба
Затяните винт с накаткой для закрепления на
монтажной поверхности.
3 Винты
Отрегулируйте размер монтажного приспособления
в соответствии с типом вышиваемой бейсболки.
4 Рычаг
Потяните за рычаг, чтобы повернуть устройство для вышивания бейсболок в такое положение,
в котором удобнее закрепить материал.
Прокладка
Шестигранная отвертка
(большая)
Шестигранная отвертка
(средняя)
• Используются при регулировке кольца привода устройства для вышивания бейсболок и
высоты Г-образной скобы. (См. стр. 274.)
