ПОДГОТОВКА К РАБОТЕ ——————————————————————————————————————————————————————————————————
30
3

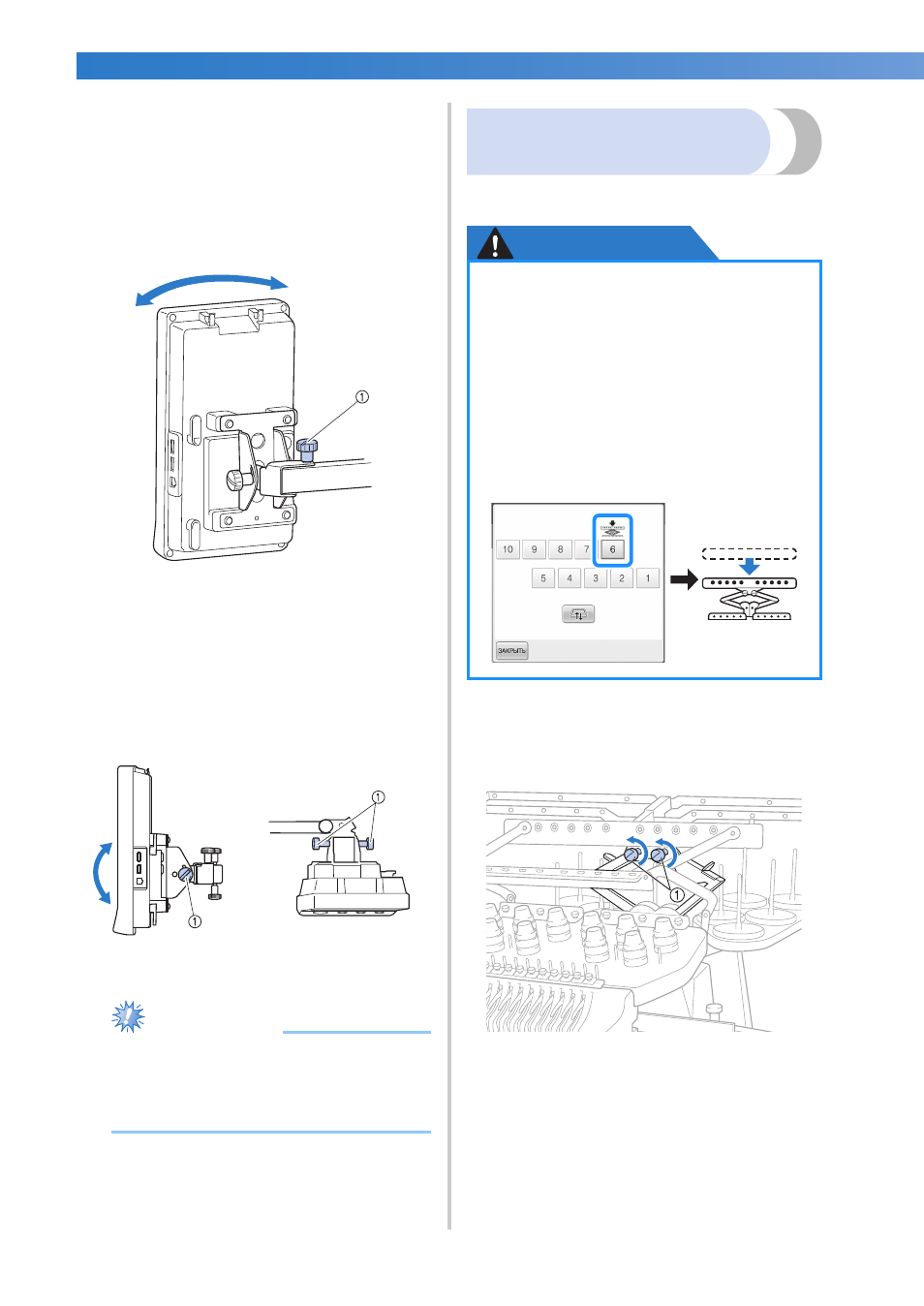

Отрегулируйте ориентацию панели
управления.
Ослабьте другой (показанный на
рисунки ниже) винт с накаткой,
установите панель управления в такое
положение, чтобы на нее было удобно
смотреть, а затем затяните винт с
накаткой.
1 Винт с накаткой
4
Отрегулируйте угол наклона панели
управления.
Ослабьте 2 винта с накаткой на задней
стороне панели управления, установите
панель управления в такое положение,
чтобы на нее было удобно смотреть, а
затем затяните эти винты.
1 Винты с накаткой
Примечание
● Для того чтобы ослабить или туго
затянуть эти пять винтов с накаткой,
воспользуйтесь входящей в комплект
машины дискообразной отверткой.
Подготовка узла
нитенаправителя
Установите в рабочее положение узел
нитенаправителя.
ОСТОРОЖНО
ОСТОРОЖНО
!
1
Ослабьте два винта с накаткой
наверху кронштейна узла
нитенаправителя.
1 Чтобы ослабить винт, поверните его
против часовой стрелки на 3–4 оборота.
(Вид сбоку)
(Вид сверху)
●
При настройке узла
нитенаправителя настраивайте
его с выбранным положением
игловодителя 6. В противном
случае возможны сбои в работе
машины. (Инструкции по
перемещению игловодителя см. в
разделе “Перемещение
выбранного игловодителя и
заправка нити в него” на стр. 64.)
