Узлы и детали машины и их функции 21
1
—————————————————————————————————————————————————————————————————————————————————————

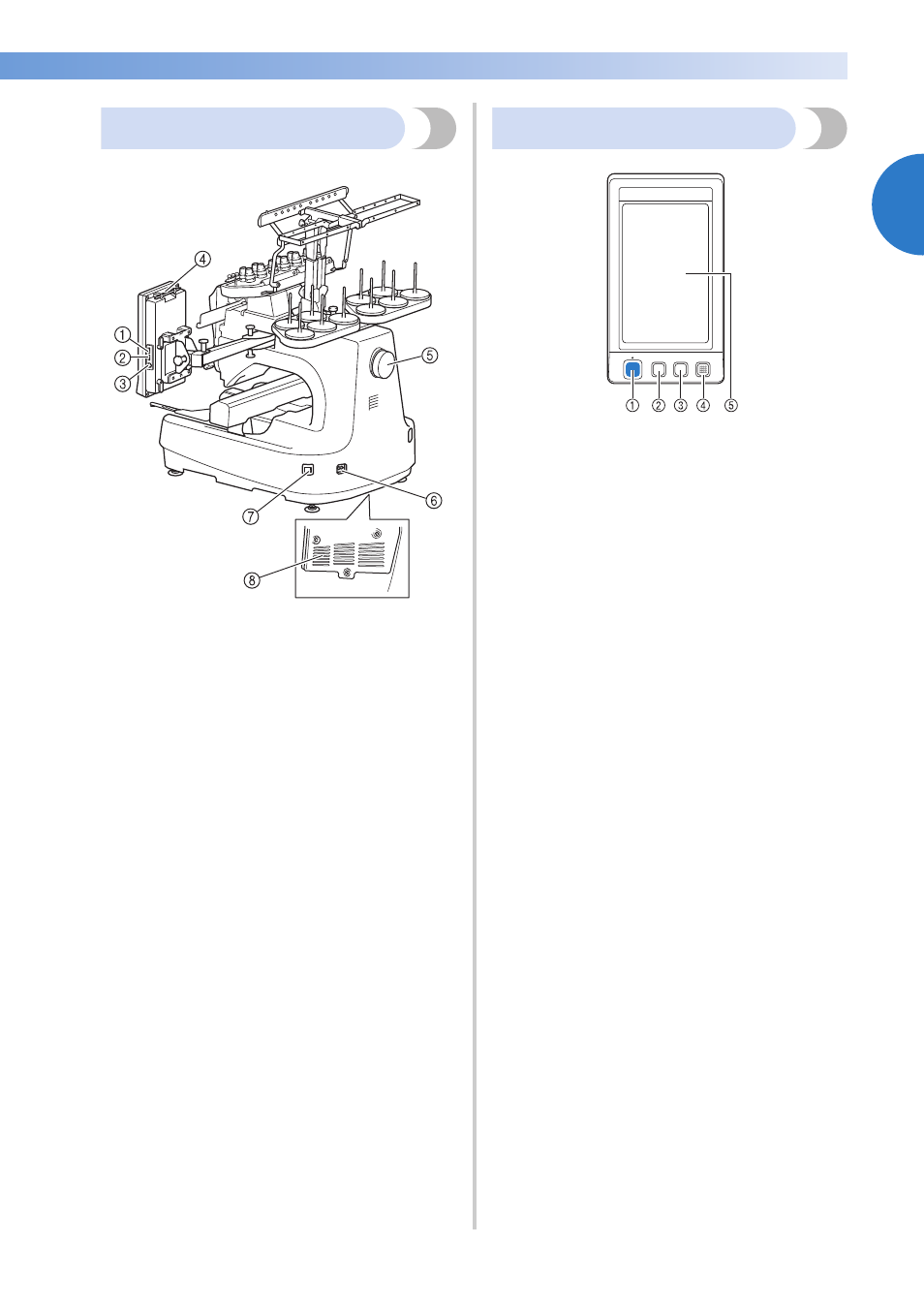

Вид справа/сзади
1 Основной (верхний) USB порт для носителей
Для передачи рисунков с USB-носителя или на
него подключайте USB-носитель
непосредственно к USB-порту.
2 USB-порт для мыши
3 USB-порт для компьютера
Для импорта/экспорта рисунков между
компьютером и машиной подключите USB-
кабель к USB-порту.
4 Держатель пера для нажатия кнопок на
сенсорном экране
Держатель пера для сенсорного экрана служит
для хранения пера, когда оно не используется.
5 Маховик
При повороте маховика игла перемещается
вверх и вниз . Маховик следует вращать по
направлению к ЖК-панели (против часовой
стрелки).
6 Гнездо для подключения сетевого шнура
В это гнездо вставляется разъем сетевого
шнура.
7 Выключатель питания
Сетевой выключатель служит для включения (I)
и выключения (
{
) машины.
8 Вентиляционные отверстия
Панель управления
1 Кнопка “Пуск/Стоп”
Кнопка “Пуск/Стоп” служит для запуска или
остановки машины. Наличие и цвет подсветки
этой кнопки изменяются в зависимости от
рабочего режима машины.
2 Кнопка обрезки нити
При нажатии на эту кнопку выполняется обрезка
верхней и нижней нити.
3 Кнопка автоматической заправки нити в иглу
При нажатии на эту кнопку происходит
автоматическая заправка нити в иглу.
4 Динамик
5 ЖК-дисплей (сенсорный экран)
Посредством нажатия на кнопки,
отображающиеся на этом экране, можно
выбирать и редактировать рисунки узоров и
подтверждать различные информационные
сообщения.
Вид снизу
Красный, горит
непрерывно : Когда машина не может
начать шитье
Зеленый,
мигает : Когда машина может
начать шитье
Зеленый, горит
непрерывно : Когда машина выполняет
шитье
Не горит : Когда машина выключена
