ПРИЛОЖЕНИЕ —————————————————————————————————————————————————————————————————————————
286
4

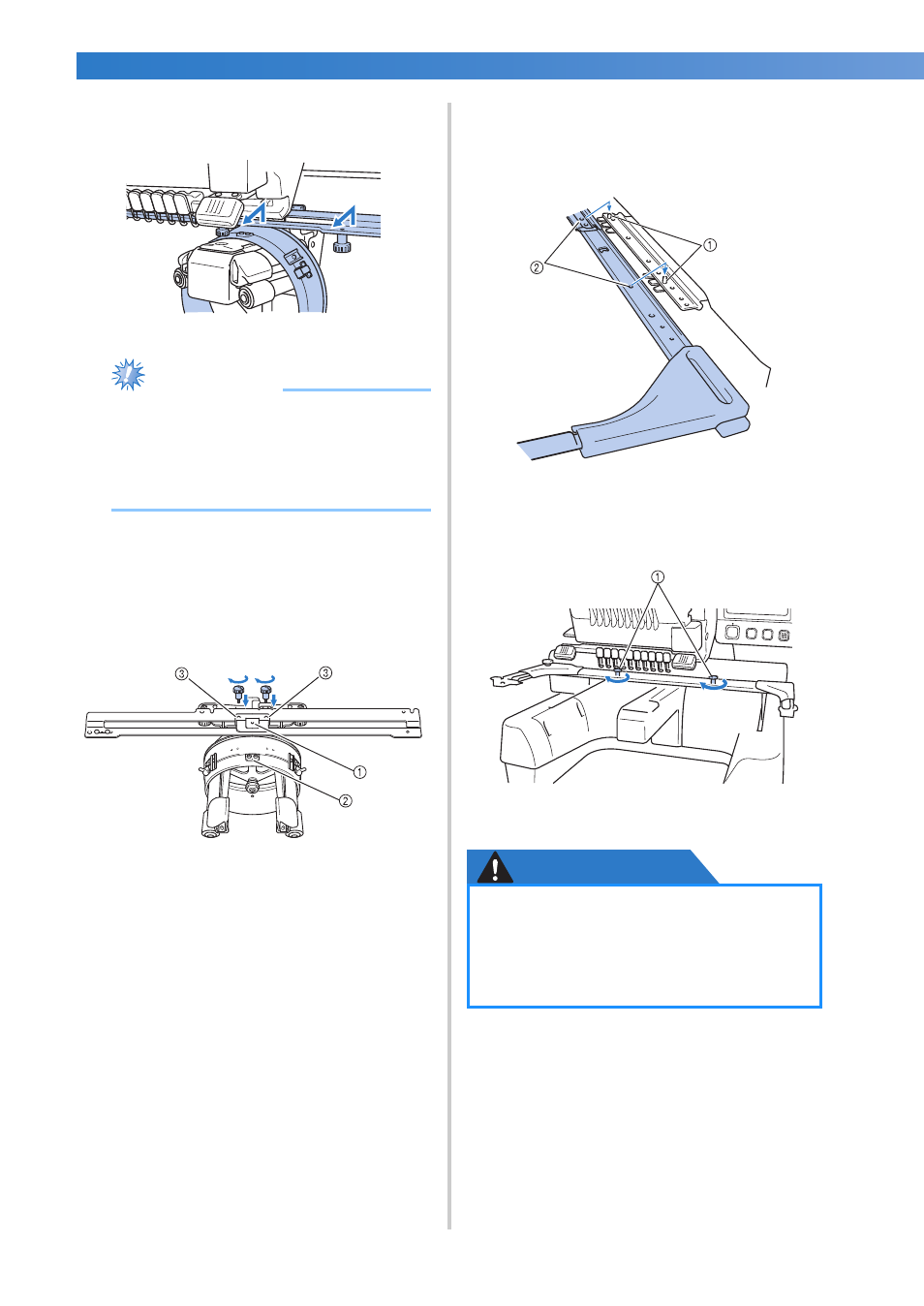

Снимите привод устройства для
вышивания бейсболок.
Примечание
● Внимательно следите за тем, чтобы
привод устройства для вышивания
бейсболок не задевал за
расположенные рядом части машины,
такие как прижимная лапка.
5
Совместите отверстие на держателе
ленты защиты от пота со средней
линией направляющей планки и
вставьте два винта с накаткой,
вывернутые в пункте
3
, в отверстия
сверху, а затем затяните эти винты.
1 Отверстие на держателе ленты, подшитой
внутри головного убора
2 Средняя линия направляющей планки
3 Отверстия для винтов
• Вставьте винты с накаткой в
отверстия, в которых первоначально
был установлен привод устройства
для вышивания бейсболок (отверстия,
из которых винты с накаткой были
вывернуты в пункте
2
на стр. 272).
X
Движущаяся секция привода
устройства для вышивания бейсболок
закреплена.
6
Совместите отверстия на раме для
пялец со штифтами в предназначенной
для установки этих пялец пластине
каретки.
1 Штифты в пластине для установки пялец
2 Отверстия на раме для пялец
7
Закрепите раму для пялец с помощью
двух винтов с накаткой.
1 Для этого используйте винты с накаткой,
прилагаемые к машине (винты с накаткой,
вывернутые в пункте
1
на стр. 272).
ОСТОРОЖНО
ОСТОРОЖНО
!
●
Для того чтобы туго затянуть
винты с накаткой,
воспользуйтесь входящей в
комплект машины дискообразной
отверткой.
