02
14
Ru
Подсоединение
2

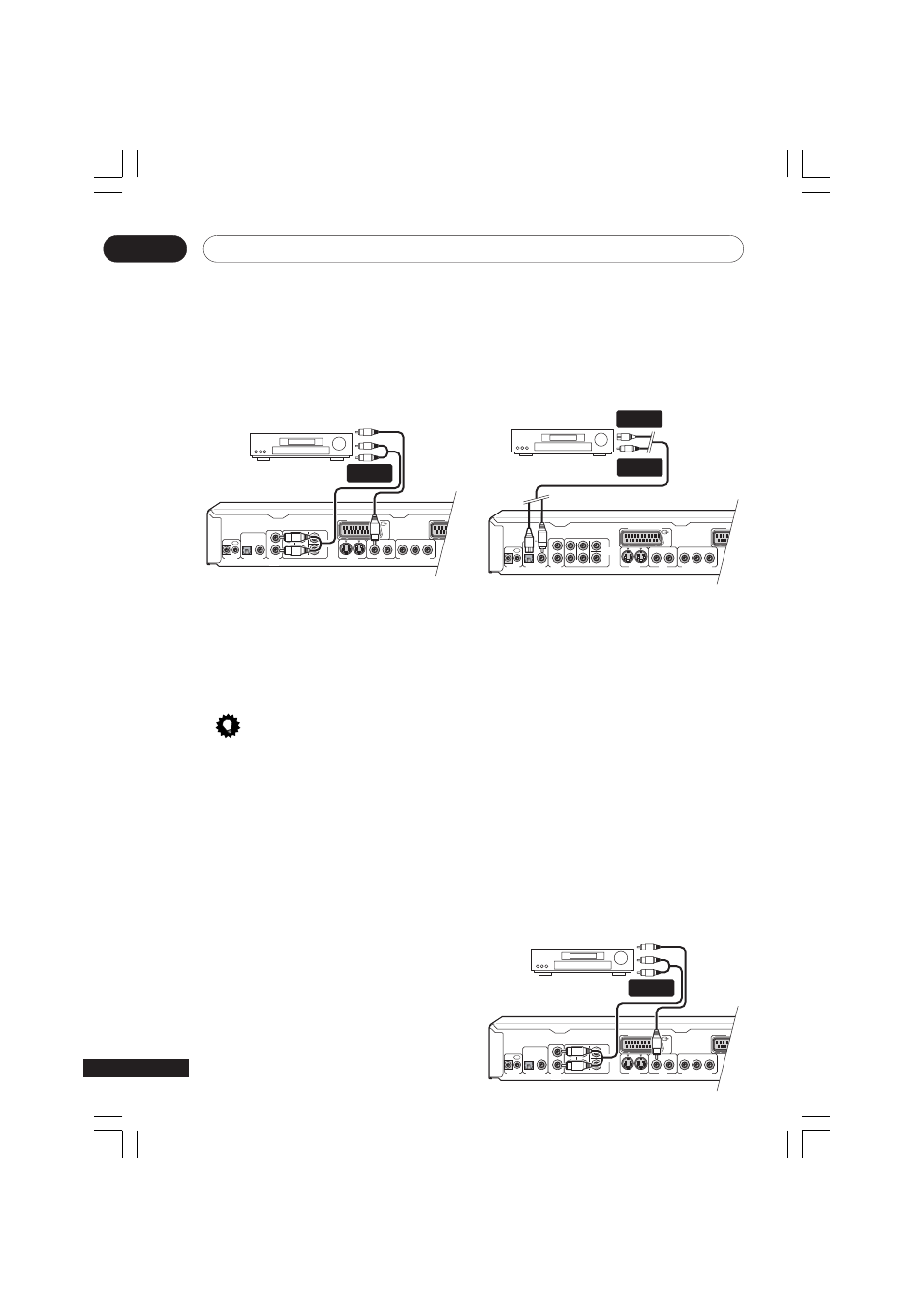

Соедините аналог AUDIO OUT L/R и VIDEO
OUTPUT гнезда на этом проигрывателе, чтобы
установить аналог аудио и видео входы на вашем
AV приемнике.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV
AV receiver
AUDIO/
VIDEO INPUT
Рисунок показывает стандартное видео
соединение, но по желанию вы можете
использовать S-Video или компонентные видео
соединения, если они доступны.
3
Подсоедините видео выход AV приемника к
видео входу на вашем телевизоре.
Подсказка
• Как правило вам нужно подсоединять одни и
те же видео кабели к вашему DVD
проигрывателю и к AV приемнику, а также к
AV приемнику и к телевизору.
Соединение с помощью
дигитального выхода
Вы также можете подсоединить этот
проигрыватель к вашему AV приемнику с помощью
одного из дигитальных выходов. Вы найдете оба
коаксиальное и оптическое дигитальные гнездо;
используйте любое по желанию.
Мы советуем вам подсоединить этот
проигрыватель к вашему AV приемнику с помощью
стерео аналог соединения.
1
Подсоедините одно из DIGITAL OUT гнезд на
этом проигрывателе к дигитальному выходу на
вашем AV приемнике.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV
AV receiver
DIGITAL IN
OPTICAL
DIGITAL IN
COAXIAL
Это дает вам возможность получить
мультианальный звук окружения.
Для оптического соединения, используйте
оптический кабель (не приложен), чтобы соединить
OPTICAL DIGITAL OUT гнездо с оптическим выходом
на AV приемнике.
• Когда вы вставляете штырь, защитная
затворка откроется, и вы должны услышать
щелчек, если штырь полностью попал на
свою позицию. Не вставляйте штырь силой,
поскольку это может поврндить затворку,
кабель или проигрыватель.
Для коаксиального соединения, используйте
коаксиальный кабель (похожий на приложеный
видео кабель), чтобы соединить
COAXIAL DIGITAL
OUT гнездо с коаксиальным выходом на вашем AV
приемнике.
2
Соедините аналог AUDIO OUT L/R и VIDEO
OUTPUT гнезда на этом проигрывателе с набором
аналог аудио и видео входов на вашем AV
приемнике.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV
AV receiver
AUDIO/
VIDEO INPUT
AV приемник
AV приемник
AV приемник
