Подсоединение
Испольщование других типрв
вилео выхода
Этот проигрыватель снабжен стандартным
(композитивным) S-Video и компонентными видео
выходами. Главная разница между ними- это
качество изображения.
S-Video воспроизводит лучшее качество
изображения, чем стандартное композитивное
видео. А качество изображения компонентного
видео еще лучше. Множество выходов также дает
вам возможность произвети подсоединения
вашего оборудования, используя наилучший
подходящий тип соединения.

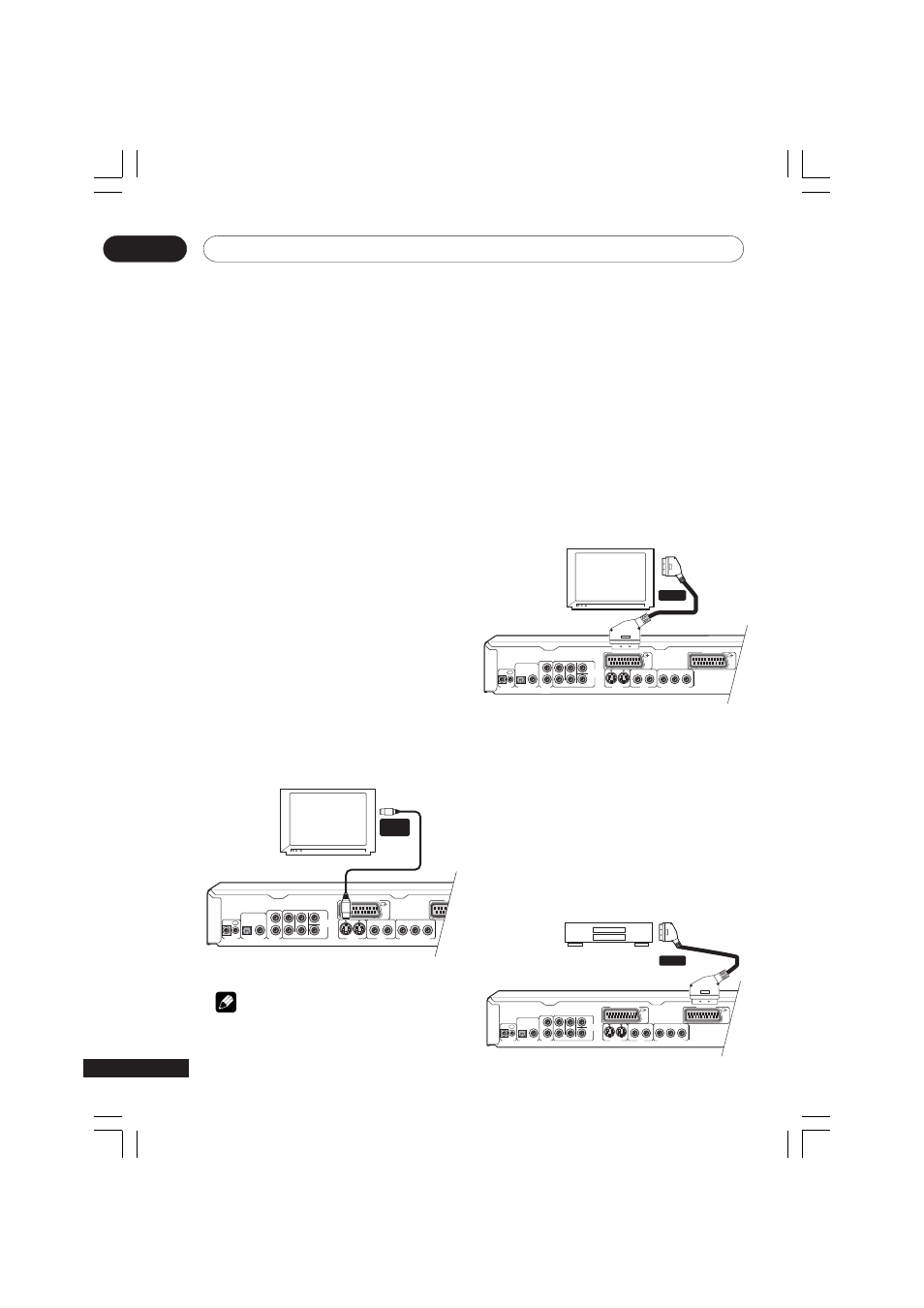

Подсоединение с помощью S-Video
выхода
Вы можете использовать S-Video выход вместо
VIDEO OUT гнезда, для подсоединения этого
проигрывателя к вашему телевизору (или другому
оборудованию).
1
Используйте S-Video кабель (не приложен) для
подсоединения S-VIDEO OUTPUT к S-Video входу на
вашем телевизоре, мониторе или AV приемнике.
Выровняйте маленький треугольник над гнездом с
такой же отметкой как и на штыре перед тем, как
подсоединить.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV
TV
S-VIDEO
INPUT
Примечание
• Если вы подсоединили оба S-Video гнезда, но
один из подсоединенных компонентов не
совместим с S1/S2, вы не сможете
переключать автоматическое аспектное
соотношение ни для одного из компонентов.
Подключение с помощью выхода
AV соединителя
Если ваш телевизор оснащен AV входом SCART
типа, вы можете использовать SCART кабель чтобы
соединить этот проигрыватель с вашим
телевизором. Этот тип соединения перносит звук и
изображение, по этому нет нужды в подсоединении
AUDIO OUT L/R и VIDEO OUT гнезд.
¶ Используйте SCART кабель (не приложен),
чтобы соединить AV CONNECTOR 1 (RGB)-TV с AV
входом на вашем телевизоре.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV CONNECTOR 2
TV
SCART
Этот соединитель может выводить стандартное
(составное), S-Video или RGB компонентное видео.
Установка по умолчанию стандартная, и должна
срабатывать со всеми телеприемниками. Свертесь
с инструкцией по эксплуатации к вашему
телевизору чтобы узнать, можете ли вы
использовать какое нибуть качественное
соединение из выше перечисленных. См.
стр. 51,
для подробностей об изменнении видео выхода.
¶ Используйте SCART кабель (не приложен),
чтоьы подсоединить AV CONNECTOR 2 к AV выходу
на VCR, SET TOP BOX и т.д.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV CONNECTOR 2
VCR or SET TOP BOX etc.
SCART
AV CONNECTOR 2 только воспроизводит
композитивное видео.
Телевизор
VCR или SET TOP BOX и т.д.
Телевизор
