Подсоединение, Русский, Соединение с помощью компонентного видео выхода – Инструкция по эксплуатации Pioneer DV-656A
Страница 13: Примечание
02
13
Ru
Русский
Подсоединение
Примечание
• SCART кабели доступны в нескольких
конфигурациях. Убедитесь, что тот, который
вы достали работает с этим проигрывателем и
вашим телевизором/экраном. Вы найдете
расположение штырей на
стр. 74.

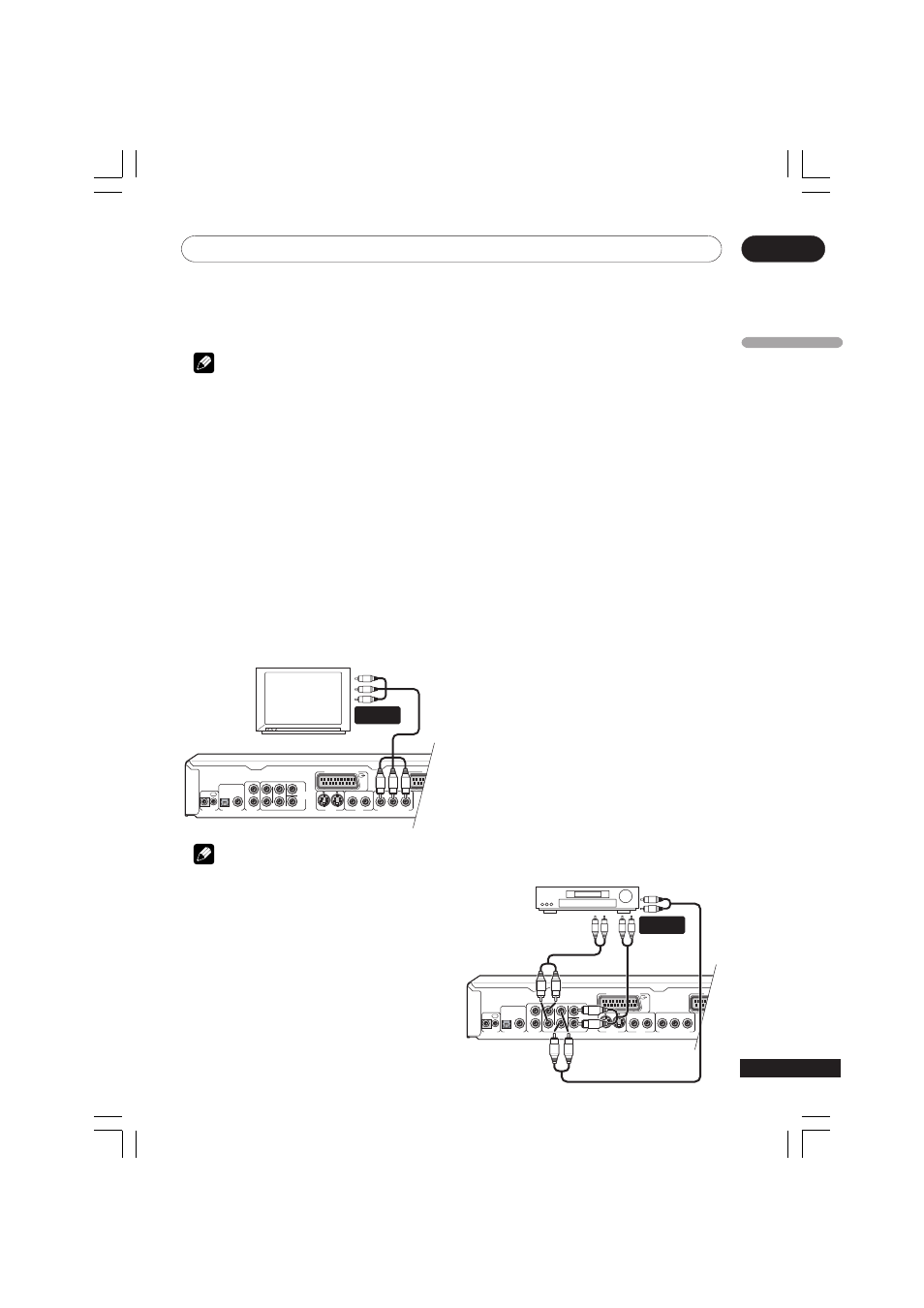

Соединение с помощью
компонентного видео выхода
Вы можете использовать компонентный видео
выход вместо стандартного гнезда видео выхода,
чтобы соединить этот проигрыватель с вашим
телевизром (или другим копонентом).
1
Используйте компонентный видео кабель (не
приложен), чтобы соединить COMPONENT VIDEO
OUT гнезда с компонентным видео входом на
вашем телевизоре ,мониторе или AV приемнике.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV
TV
COMPONENT
VIDEO IN
Примечание
• Когда AV соединитель настроен на вывод RGB
видео, комонентный видео выход
выключается. Если вы хотите использовать
компонентный видео выход, устновите AV
соединитель на Video или S-Video.
Соединения для мультиканального
звукового окружения
Вы можете подсоединить этот проигрыватель к
вашему AV приемнику с помощью
мультиканальных аналог выходов или с помощью
одного из дигитальных выходов.
В добавок к этим соединениям, вам также
необходимо подсоединить 2-ух канальные аналог
выходы для совместимости со всеми дисками.
Возможно вы будете хотеть подсоединить видео
выход к вашему AV приемнику. Вы можете
использовать любой из доступных видео выходов
на этом проигрывателе (на рисунке указано
стандартное (композитивное) соединение).
Соединения с помощью
мультиканальных аналог выходов
Если ваш AV приемник снабжен 5.1 канальным
аналог входами, мы оветуем подсоединить к нему
этот проигрыватель с помощью мультиканальных
аналог выходов. Это дат вам возможность
наслаждаться всеми видами музыки, включая
Dolby Digital и DTS DVD видео диски, а
такжемультиканальными DVD аудио и SACD
дисками нового образца.
1
Соедините MULTICHANNEL AUDIO выходы на
этом проигрывателе с мультиканальными аудио
входами на вашем AV приемнике.
Удобно использовать три стерео аудио кабели;
один для
FRONT, другой для SURROUND а третий
для
CENTER и SUBWOOFER каналов.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV
AV receiver
MULTI-
CH. INPUTS
Телевизор
AV приемник
