ПОДКЛЮЧЕНИЕ РЕКОРДЕРА
13
Выберите нужный разъем на терминалах видео входов. С точки зрения качества изображения хорошим качество
изображения будет при подключении к разъему CVBS, а лучшим к разъему S-Video
Запись с внешних источников (разъемы на передней панели)
При подключении внешних источников сигнала убедитесь, что питание рекордера и других устройств отключено.

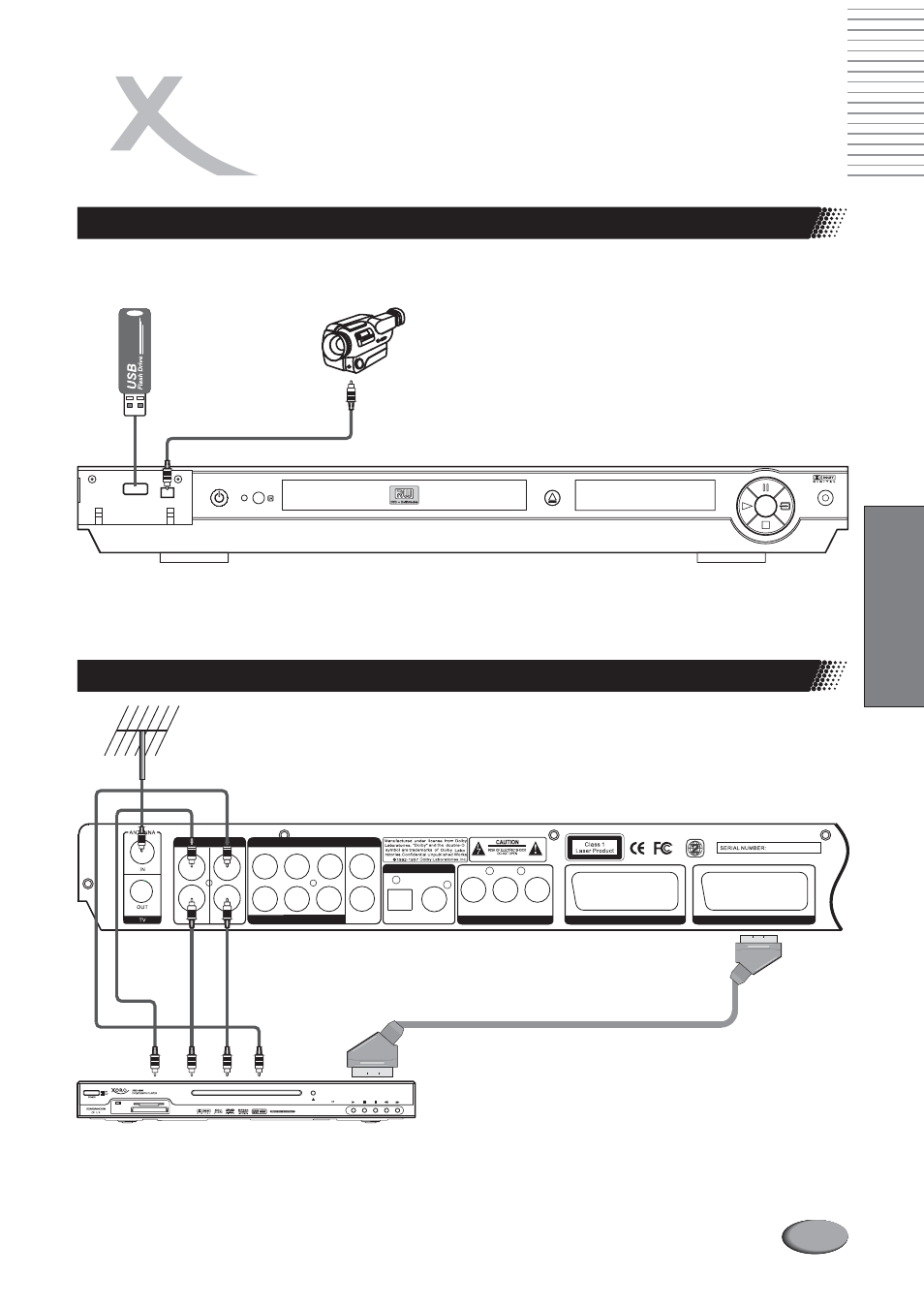

Подключение к разъемам на передней панели
Примечание
См. руководство по эксплуатации подключаемого устройства.
Перед подключением отключите питание и выньте шнуры обоих устройств из розетки.
