ПОДКЛЮЧЕНИЕ РЕКОРДЕРА
12
l
Врежиме настройки аудио установите
режим цифрового выхода (Digital Output
Mode) на LPCM выход (подробнее,
смотри рекомендации в «Настройка
системы - Цифровой аудио выход»).
При использовании выхода цифрового
сигнала (коаксиального или оптического)
не нужно использовать для подключения
шнур аналогового выхода.
l

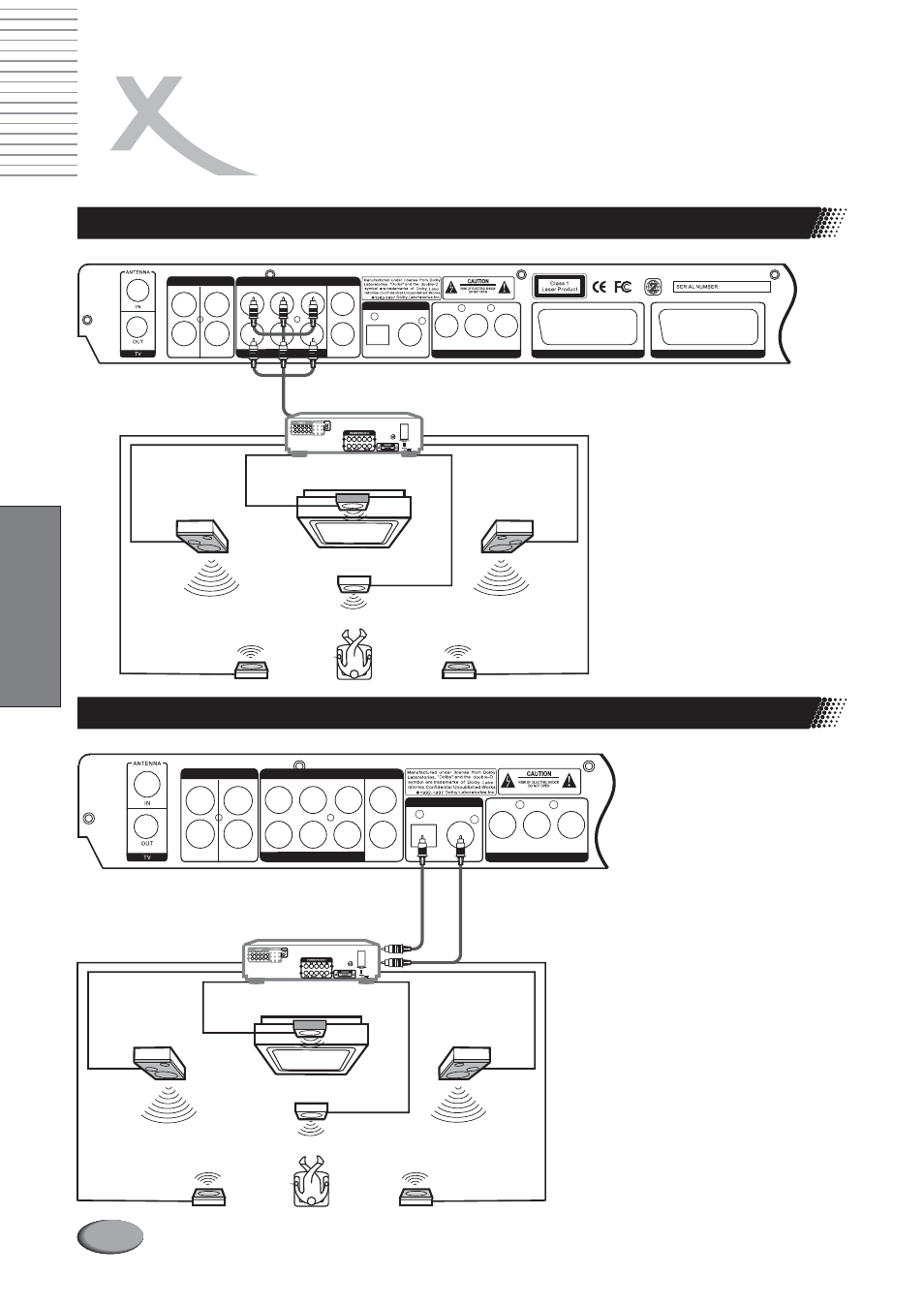

Подключение к
-канальномуусилителю
5.1
Подключение к усилителю с цифровым декодером
Ру
сский
Усилитель
ВЫХОД 5.1
OPTICAL
COAXIAL
5.1CH
OUTPUT
COMPONENT OUTPUT
SCART OUTPUT
SCART INPUT
VIDEO
VIDEO
S-VIDEO
S-VIDEO
R
Y
L
INPUT
Cb/Pb
Cr/Pr
Задняя панель рекордера
ЦЕНТР
ФРОНТ (ПРАВЫЙ)
ФРОНТ (ЛЕВЫЙ)
САБВУФЕР
ТЫЛ (ПРАВЫЙ)
ТЫЛ (ЛЕВЫЙ)
ОПТИЧЕСКИЙ
ИЛИ
КОАКСИАЛЬНЫЙ АУДО-ВЫХОД
Цифровой декодер
OPTICAL
COAXIAL
5.1CH
OUTPUT
COMPONENT OUTPUT
VIDEO
VIDEO
S-VIDEO
S-VIDEO
R
Y
L
INPUT
Cb/Pb
Cr/Pr
ЦЕНТР
ФРОНТ (ПРАВЫЙ)
ФРОНТ (ЛЕВЫЙ)
САБВУФЕР
ТЫЛ (ПРАВЫЙ)
ТЫЛ (ЛЕВЫЙ)
