Использование разъемов S-
VIDEO OUT или COMPONENT
VIDEO OUT и разъемов AUDIO
OUT (только для DVD)
Если у вашего телевизора есть входной разъем S-
Video или Component Video, используйте любой
кабель S-Video (для подключения разъема S-VIDEO
OUT) или компонентный видео кабель (для
подключения разъемов COMPONENT VIDEO OUT), а
также аудио кабель (для подключения разъемов
AUDIO OUT).
- Подключение S-Video обеспечивает изображение
хорошего качества.
- Компонентное подключение обеспечивает изображение
более высокого качества.
1) Выполните этапы 1 и 2 на стр. 26.
2) Подключите разъемы S-VIDEO OUT или
COMPONENT VIDEO OUT данного устройства к
входным разъемам S-Video или Component
Video вашего телевизора. Используйте
имеющийся в продаже кабель S-Video или
компонентный видео кабель.
3) Подключите разъемы AUDIO OUT данного
устройства к аналоговым входным аудио
разъемам вашего телевизора. Используйте
имеющийся в продаже аудио кабель.
Примечание для телевизора без входного разъема S-
Video или гнезда Scart:
• Данное устройство не имеет модулятора ВЧ, поэтому
данный тип телевизора не может использоваться.
• Только компонентное подключение совместимо с
Прогрессивной разверткой.
Подключение к внешнему оборудованию

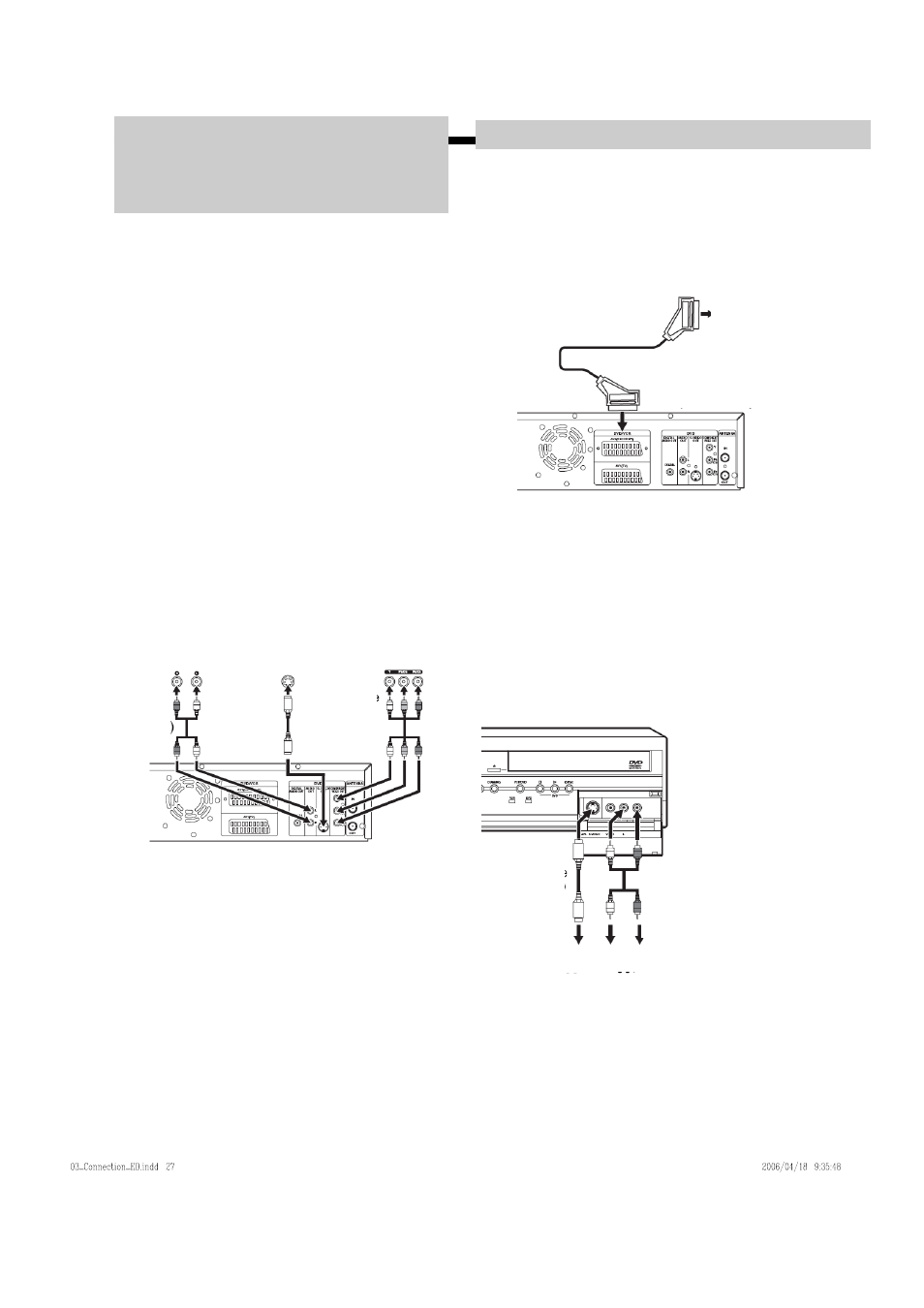

Данное устройство имеет три входных терминала, AV1,
AV2 на задней панели и AV3 на передней панели.
Убедитесь, что все устройства выключены перед
осуществлением подключений.
■ Запись с DVD-проигрывателя, VCR или
другого аудио-видео оборудования с
выходным разъемом Scart (AV2)
Примечание
• Если внешнее оборудование, подключенное к разъему
AV2, подает управляющее напряжение к данному
устройству через вывод 8 кабеля Scart, функции
отображения (напр., P01) пульта ДУ не могут быть
просмотрены на телевизоре, подключенном к AV1. В
этом случае, выключите внешнее оборудование для
недопущения управляющего напряжения.
■ Запись с видеокамеры или другого аудио-
видео оборудования без выходного
разъема Scart (AV3)
Измените настройку. (См. стр. 58.)
Если входной разъем S-Video недоступе
к входному видео разъему на передней панели при
помощи видео кабеля RCA.
27
н, подключите
AUDIO IN
S-VIDEO IN
Component
Video IN
Аудио
кабель (не
прилагает
ся)
Кабель S-
Video (не
прилагает
ся)
Компонентн
ый видео
кабель (не
прилагается)
Кабель Scart (не прилагается)
ДВД
Выходной
разъем AV
(Scart)
AV2 (ДЕКОДЕР)
AV3 (Передняя панель)
Ка
(не
бель S-Video
прилагается)
Аудио кабель
(не
прилагается)
S-VIDEO
OUT
AUDIO OUT
