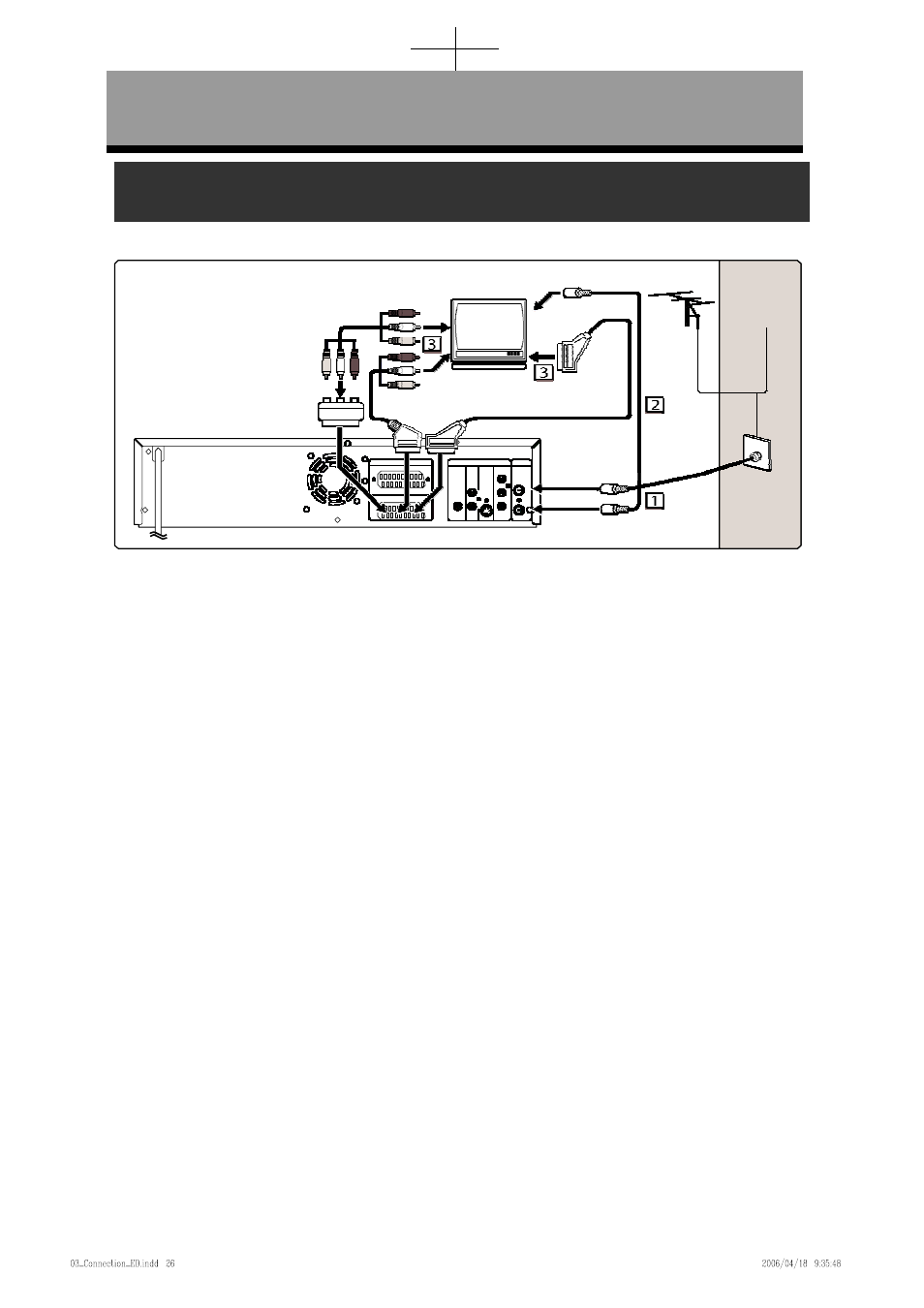

Подключения
Подключения
Подключите устройство к телевизору с учетом возможностей вашего оборудования. Перед установкой,
отключите от розетки ваш телевизор и данное устройство.
Аудио/видео кабель (не
прилагается)
К разъему Aerial (Антенна)
Антенна
Кабельный
сигнал
Переходник Scart
(не прилагается)
Кабель Scart/RCA
(не прилагается)
Кабель Scart (не
прилагается)
or
Кабель ВЧ
(прилагается)
DVD/VCR DVD
ANTENNA
AV2(DECODER)
DIGITAL AUDIO S-VIDEO COMPONENT
AUDIO OUT OUT OUT VIDEO OUT
Y
IN
■ Использование гнезда Scart
AV1(TV)
L
COAXIAL
R
P
B
/C
B
P
R
/C
R
OUT
Кабель ВЧ
(не прилагается)
1) Подключите антенну или кабель к разъему ANTENNA IN данного устройства.
2) Подключите разъем ANTENNA OUT данного устройства к разъему Aerial (Антенна) вашего телевизора.
Используйте прилагаемый кабель ВЧ.
3) Подключите гнездо Scart AV1 (ТВ) данного устройства к гнезду Scart вашего телевизора.
Используйте имеющийся в продаже кабель Scart.
Примечания
• Если у вашего телевизора нет гнезда Scart, используйте для подключения имеющийся в продаже переходник Scart или кабель
Scart / RCA.
Используйте только гнездо AV1(ТВ) или AV2(ДЕКОДЕР) для выходных сигналов VCR данного устройства.
• Подключите данное устройство напрямую к телевизору. Если аудио/видео кабели подключены к VCR, изображение
может быть искажено из-за системы защиты от копирования.
• Телетекст может выводиться только в режиме VCR через выход AV1(ТВ).
• При изменении настройки "Video Out" ("Видео выход") ("SCART (RGB)", "Component Interlace (I)" ("Компонентный
чересстрочный выход (I)") или "Component Progressive (P)" ("Компонентный прогрессивный выход (P)")), подключите к
разъему Video или разъему S-Video на телевизоре. Если настройка изменена, например, на "Component Interlace (I)" или
"Component Progressive (P)", когда кабель scart подключен к телевизору, может выводиться искаженный видео сигнал
Выбор воспроизведения Прогрессивной развертки (625p <576p> или Чересстрочной 625I <576I>)
• Если ваш телевизор совместим с прогрессивной разверткой (625p <576p>), подключите телевизор к разъемам COMPONENT
VIDEO OUT DVD-проигрывателя и установите настройку “Video Out” на “Component Progressive (P)” в меню настройки. (См. стр.
125.) Затем установите ваш телевизор в режим прогрессивной развертки.
• Если ваш телевизор не совместим с прогрессивной разверткой, установите настройку “Video Out” на “Component Interlace (I)”.
• Используйте имеющийся в продаже переходник, если разъемы видео входа вашего телевизора или монитора являются типа BNC.
