WOODOO WD-860W, WD-870W Рекомендации по установке
8
После того как со штатного пульта управления будет подана команда “открыть багаж-
ник”, на входе с назначением “Запрет тревоги” сформируется соответствующий сигнал,
считав который система отключит контроль концевых выключателей и датчиков №1-4 и
перейдет в режим ожидания на “Время запрета тревоги” (устанавливается при настрой-
ке системы). Как только багажник будет открыт, контроль остальных концевых выключате-
лей возобновится. После закрытия багажника система автоматически с помощью одного
из таймерных каналов запрет его замок (если это подключено и запрограммировано –
см. ниже) и возобновит контроль концевого выключателя багажника и датчиков №1-4.
Если в течение “Времени запрета тревоги” багажник открыт не будет, система автомати-
чески возобновит контроль всех концевых выключателей и датчиков №1-4 по истечении
времени ожидания.
Таймерные каналы №1-4 (провода № 8, 10, 12, 14)
Программируемые таймерные каналы могут использоваться для управления различ-
ными исполнительными устройствами, установленными в автомобиле. Работа системы в
данном случае заключается в формировании управляющего сигнала (“минус”) на выводе
8, 10, 12 или 14 блока управления в соответствии с запрограммированными условиями.
С учетом особенностей работы подключенного исполнительного устройства Вы можете
также выбрать требуемый вариант работы системы – “прямой” или “обратный” принцип
формирования управляющего сигнала (см. раздел “Компьютерное программирование”,
Таймерные каналы).
Примеры сервисных функций, которые можно реализовать с помощью таймерных
каналов, указаны в Руководстве пользователя.
РАЗЪЕМ X1
Подключение осуществляется 10-контактным соединительным жгутом проводов, входя-
щим в комплект поставки системы.
Передача кодированного
сигнала управления реле
блокировки WAIT-D и HOOK-DZ 10 Бело-красный
Питание звуковой сигнализации
(выбор предохранителя зависит
от подключаемой сирены)
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРООБОРУДОВАНИЮ АВТОМОБИЛЯ

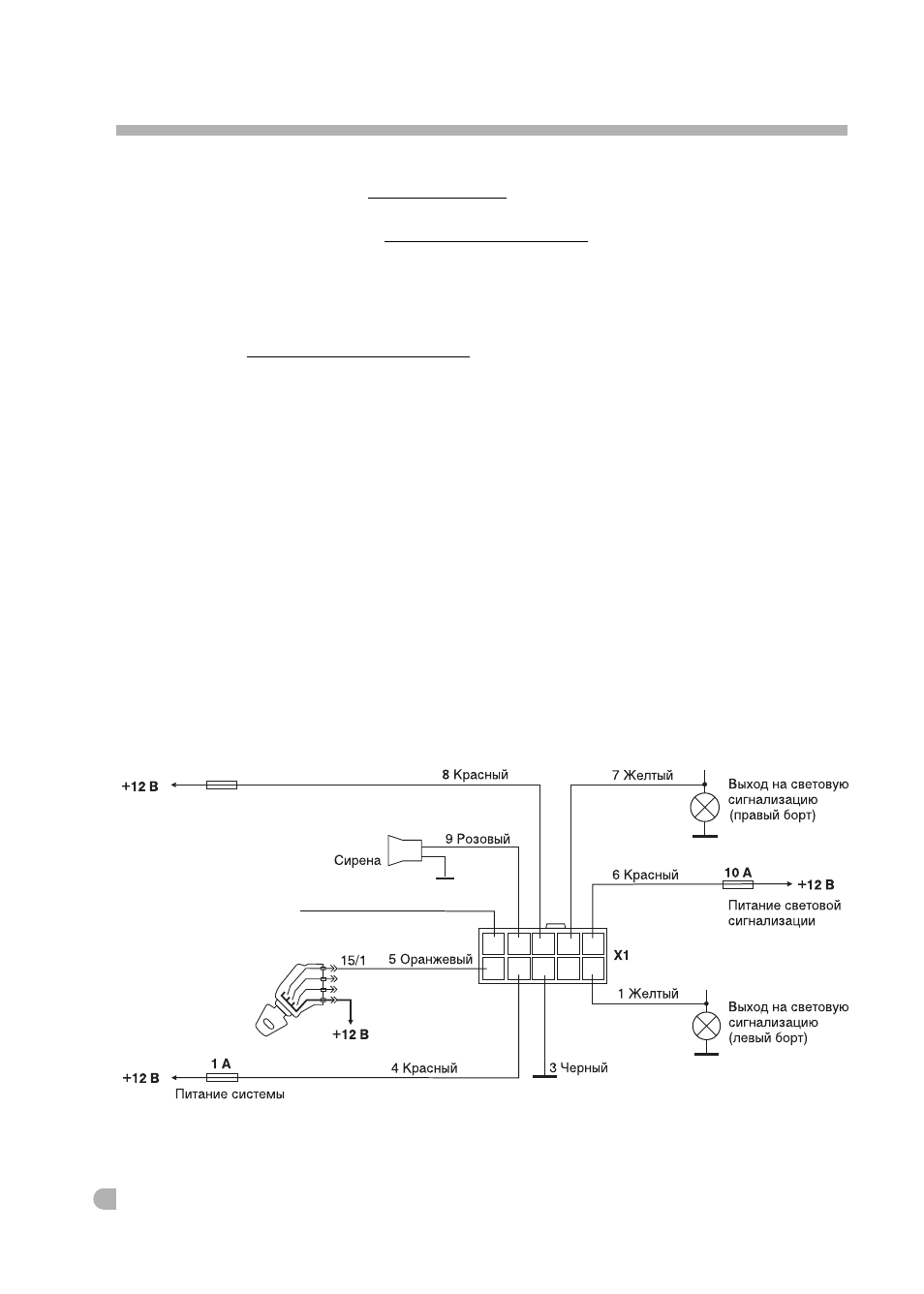

Рис. 2. Схема подключения к разъему X1 блока управления системы
