Инструкция по эксплуатации ООО АЛЬТОНИКА WOODOO WD-860W
Страница 15
Не допускается подключать реле к цепи, в которой при работе двигателя сигнал
+12 В или “масса” (корпус) будут временно пропадать.
Элемент системы автомобиля, цепь которого блокируется, необходимо подключать к вы-
воду 30 дистанционно управляемого реле.
Дистанционно управляемое реле WAIT D рассчитано на блокировку цепей с током
не более 20 А. Для блокировки цепей с большим током необходимо использовать
дополнительное реле.

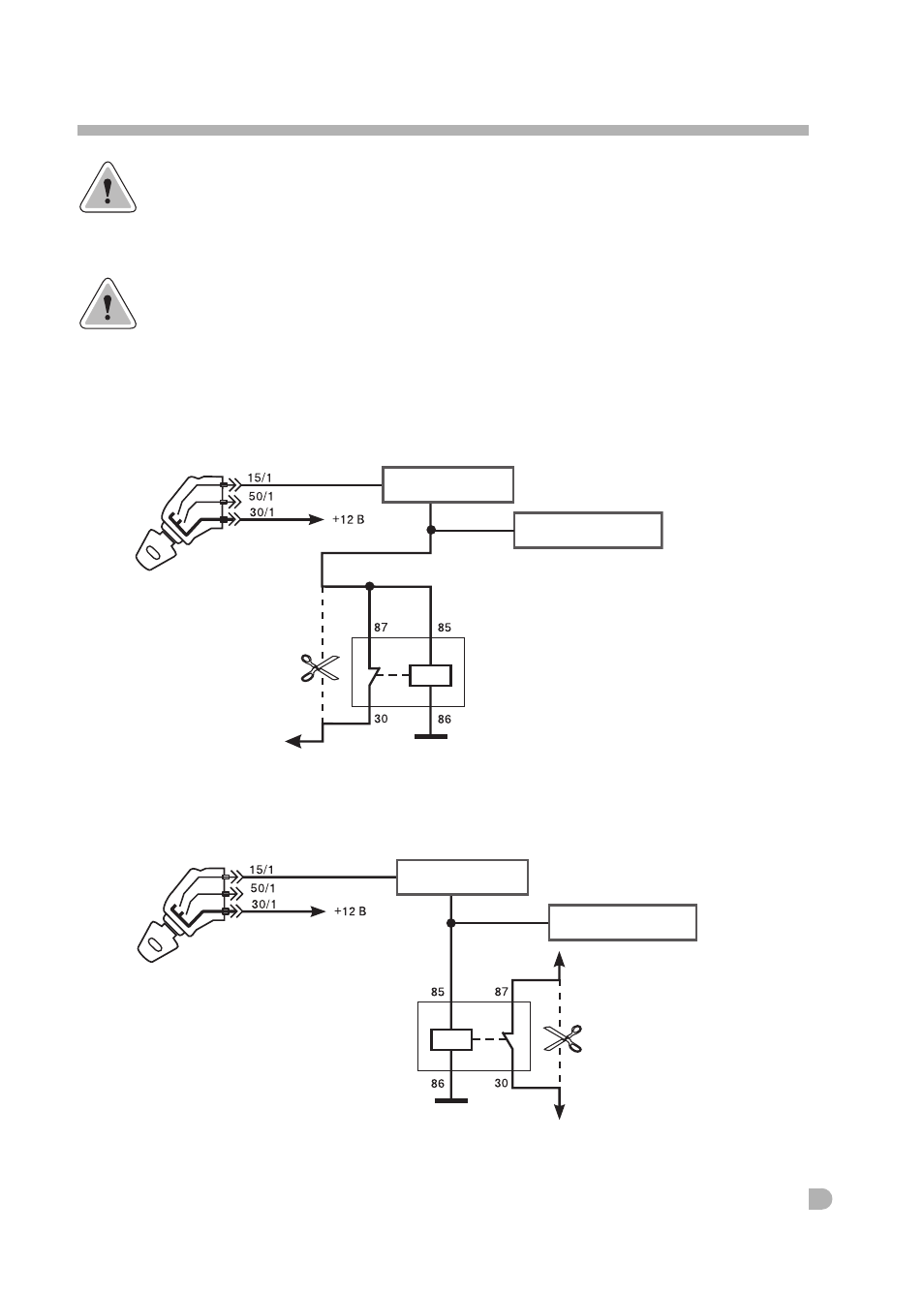

ПРИМЕРЫ ПОДКЛЮЧЕНИЯ РЕЛЕ WAIT-D И HOOK-DZ
Блокировка цепей, коммутирующих питание
Блокировка гальванически развязанных цепей
15
БЛОКИРОВКА РАБОТЫ ДВИГАТЕЛЯ
Дистанционно управляемое
реле HOOK-DZ и WAIT-D
Блок предохранителей
и реле автомобиля
Замок
зажигания
Блок управления системы
WD-860/WD-870
X1/10
(IGN)
Блок предохранителей
и реле автомобиля
Блок управления системы
WD-860/WD-870
X1/10
Дистанционно управляемое
реле HOOK-DZ и WAIT-D
Замок
зажигания
Управляющий сигнал
(IGN)
