С этой страницы запись пользовательских настроек в память системы не производится.
При попытке записи появится сообщение о невозможности считывания данных на теку-
щей странице. Для завершения процесса настройки перейдите на любую другую
страницу и выберите пункт меню “Устройство/Записать в устройство”.
Таймерные каналы
Настраиваемый таймерный канал должен быть подключен к соответствующему исполни-
тельному устройству в автомобиле (см. подраздел “Таймерные каналы №1-4 (провода
№8,10,12,14)”).

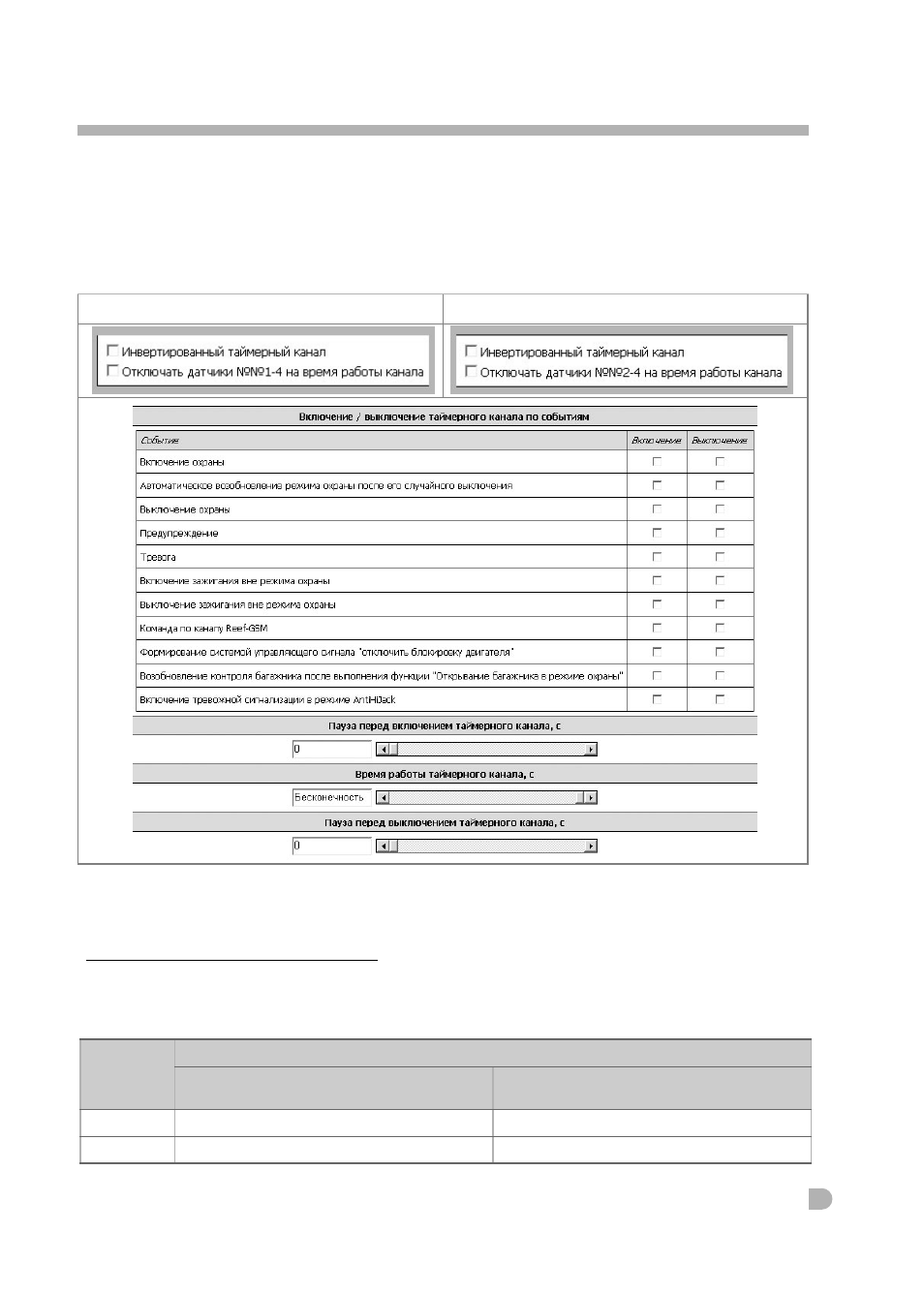

“Инвертированный таймерный канал”. Наличие/отсутствие “галочки” напротив данного па-
раметра определяет вариант работы системы – “прямой” или “обратный” принцип форми-
рования управляющего сигнала “минус” на соответствующем выводе разъема X4 блока
управления (см. раздел “Разъем X4”, Таймерные каналы №1-4 (провода № 8,10,12,14)):
29
для системы WD-860W
для системы WD-870W
ПРОГРАММИРОВАНИЕ СИСТЕМЫ
Состояние
канала
Принцип формирования управляющего сигнала
“Прямой”
(
инвертированный таймерный канал)
“Обратный”
(
✔
инвертированный таймерный канал)
Включен
Сигнал есть
Сигнала нет
Выключен
Сигнала нет
Сигнал есть
