Инструкция по эксплуатации ООО АЛЬТОНИКА WOODOO WD-860W
Страница 5
РАЗЪЕМ X4
Подключение осуществляется 14-контактным соединительным жгутом проводов, входя-
щим в комплект поставки системы.
Нумерация проводов разъема жгута (вид со стороны проводов) соответствует нумерации
контактов разъема Х4 блока управления (см. рис. 1, табл. 1).

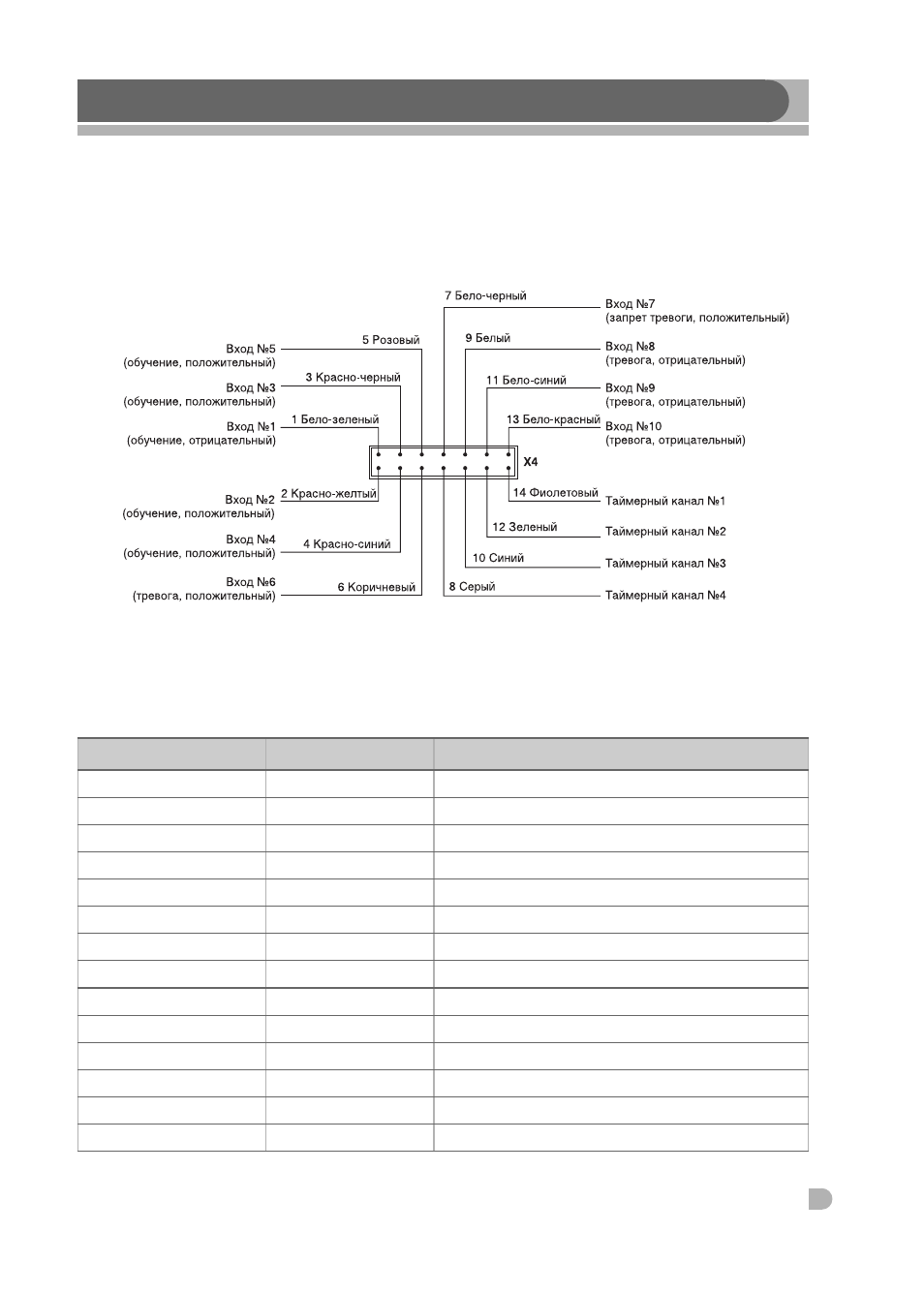

Рис.1. Схема подключения к разъему X4 блока управления системы
Назначение программируемых входов №1-10, указанное на рисунке, соответствует
заводским установкам.
Табл.1. Разъем X4
5
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРООБОРУДОВАНИЮ АВТОМОБИЛЯ
№ контакта/провода
Цвет провода
Назначение контактов
1
Бело-зеленый
Программируемый вход №1
2
Красно-желтый
Программируемый вход №2
3
Красно-черный
Программируемый вход №3
4
Красно-синий
Программируемый вход №4
5
Розовый
Программируемый вход №5
6
Коричневые
Программируемый вход №6
7
Бело-черный
Программируемый вход №7
8
Серый
Выход (-) таймерный канал №4
9
Белый
Программируемый вход №8
10
Синий
Выход (-) таймерный канал №3
11
Бело-синий
Программируемый вход №9
12
Зеленый
Выход (-) таймерный канал №2
13
Бело-красный
Программируемый вход №10
14
Фиолетовый
Выход (-) таймерный канал №1
