11
Устанавливать модуль необходимо внутри салона автомобиля с учетом удобства и неза-
метности его использования. Модуль должен располагаться так, чтобы палец, приклады-
ваемый для идентификации, сканировался в той же ориентации, как это делалось при
записи отпечатков пальцев.
При установке модуля рекомендуется очень осторожно браться за провод, чтобы не
выдернуть его.
Конструкция корпуса модуля предусматривает следующие варианты крепления.
Вариант №1 – на двухстороннюю самоклеющуюся ленту с наружным прокладыванием
провода модуля

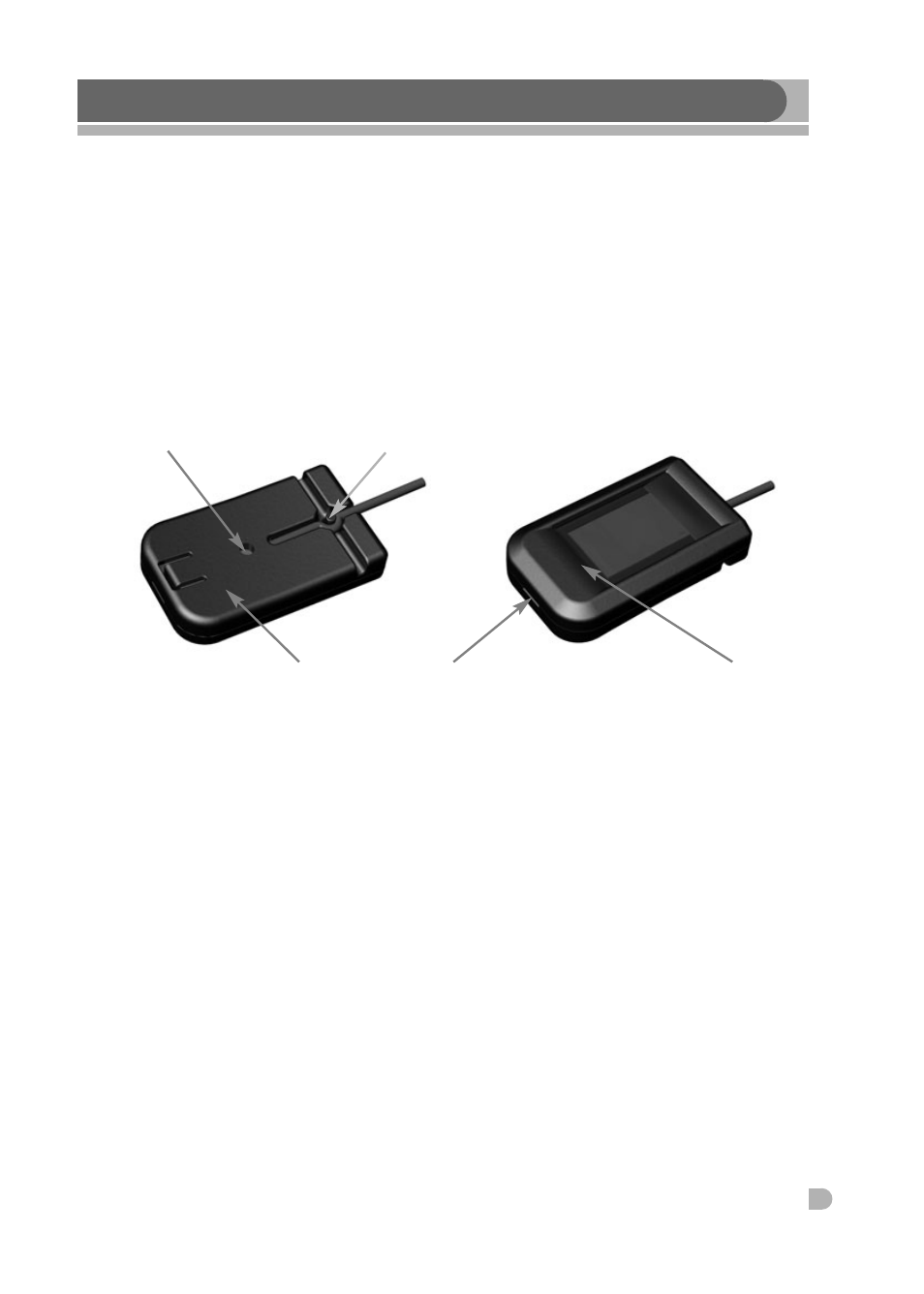

Рис. 3. Наружное прокладывание провода модуля
Провод, выходящий из корпуса модуля, вложите в специальные канавки, обернув его во-
круг наружного “пенечка” (см. рис. 3). В зависимости от выбранной ориентации установки
модуля провод можно вывести направо, налево или прямо.
С двухсторонней самоклеющейся ленты, входящей в комплект поставки системы, удали-
те одну из защитных полос, после чего прикрепите ленту к задней панели корпуса моду-
ля. Удалите с ленты вторую защитную полосу и прикрепите модуль к выбранной
поверхности установки. При необходимости закрепите провод модуля.
Подключите модуль к разъему X12 блока управления системы.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ СКАНИРУЮЩЕГО МОДУЛЯ
Отверстие для самореза Внешний “пенек”
Щель Лицевая сторона
корпуса модуля Оборотная сторона
корпуса модуля
