10 Приложение
VEGABAR 82 • 4 … 20 mA
45027-R
U-131107
VEGABAR 82, присоединение с тубусом
F1 F2
AF/AG
F9
ø 32...60 mm
(1.26...2.36")
ø 48...90 mm
(1.89...3.54")
30...300 mm (1.18...11.81"
)
40 mm (1.58"
)
25...300 mm (0.98...11.81"
)
40 mm (1.58"
)
M 44 x 1,25
SW 46 mm
(1.81")
21 mm (0.83"
)
52 mm (2.05"
)
ø 27,4 mm
(1.08")
29 mm (1.14")
48 mm (1.89"
)
ø 25 mm
(0.98")
M30x1,5
AL/AP
SW 32 mm
(1.26")
ø 29,3 mm
(1.15")
30 mm (1.18"
)
104,8 mm
(4.13"
)
G1
SW 36 mm
(1.42")
ø 24,7 mm
(0.97")

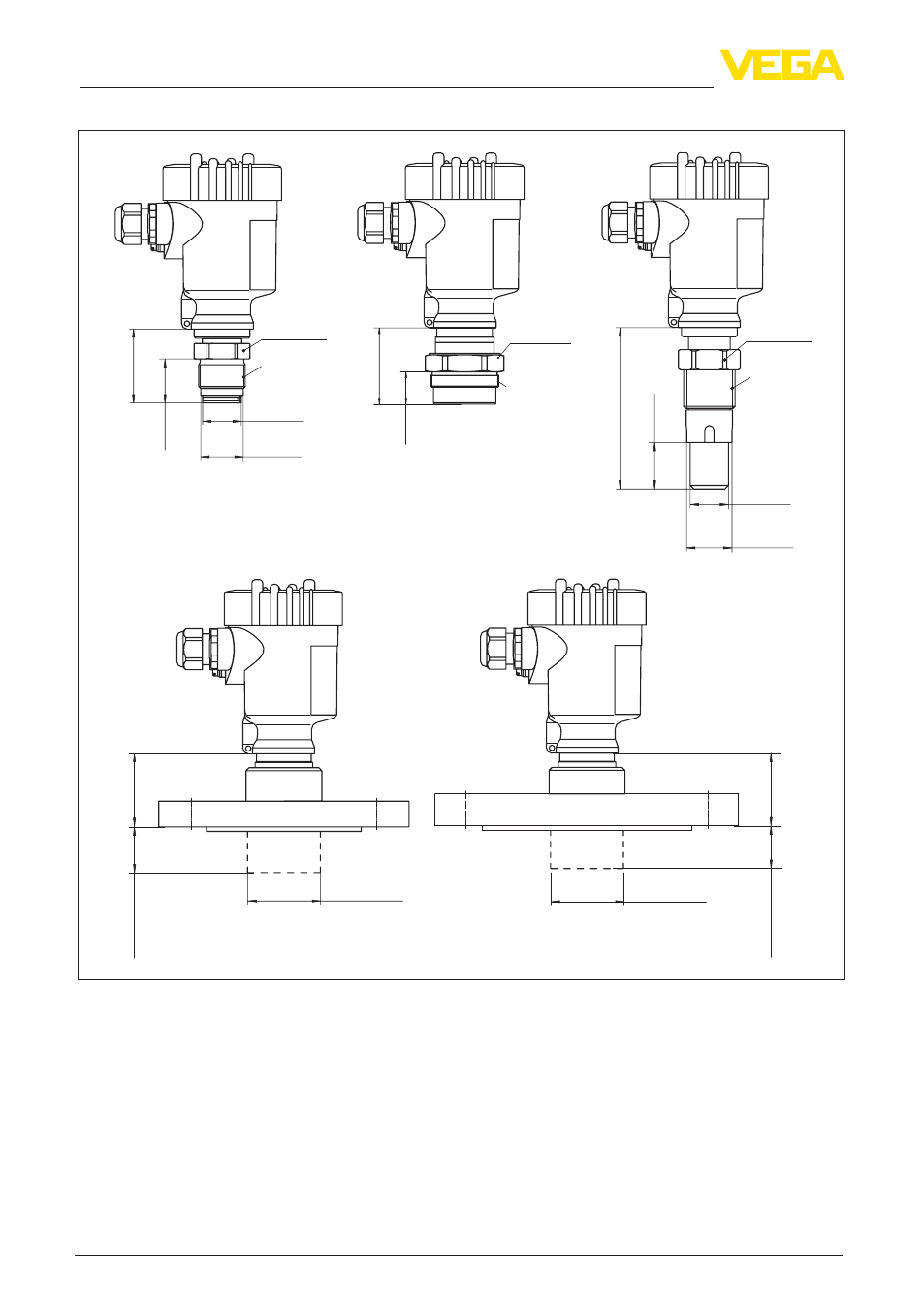

Рис. 40: VEGABAR 82, присоединение с тубусом
AL M30 x 1,5
AP M30 x 1,5 для слива бумажной массы
AF/AG M44 x 1,25
F9 G1 (ISO 228-1), применимо для PASVE
F1 Фланец DN 50 с тубусом по выбору
F2 Фланец DN 80 с тубусом по выбору
