76
10 Приложение
VEGABAR 82 • 4 … 20 mA
45027-R
U-131107
VEGABAR 82, гигиеническое присоединение
AR
AA
ES
FR
EZ/E1
E3
50 mm (1.97")
51 mm (2.01"
)
51 mm (2.01"
)
ø 78 mm (3.07")
ø 92 mm (3.62")
ø 92 mm
(3.62")
ø 84 mm
(3.31")
ø 48 mm
(1.89")
SW 46 mm
(1.81")
51 mm (2.01"
)
60 mm (2.36"
)
ø 64 mm
(2.52 ")
ø 78 mm
(3.07")
55 mm (2.17"
)
ø 66 mm
(2.60")
ø 105 mm
(4.13")

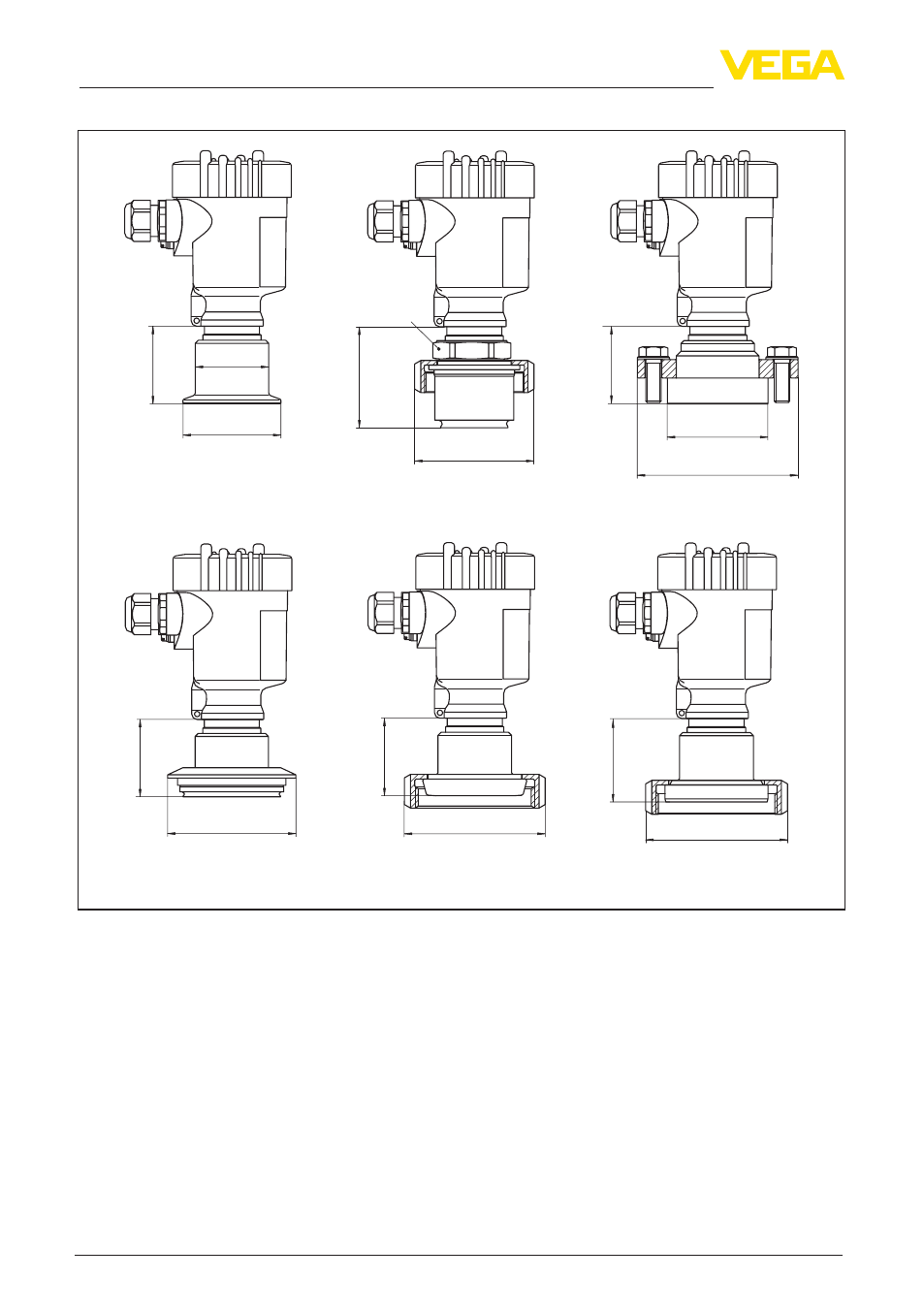

Рис. 38: VEGABAR 82, гигиеническое присоединение
AR Clamp 2"
AS Clamp 2½
ES Гигиеническое присоединение с шлицевой накидной гайкой F40
AA DRD
FR Tuchenhagen Varivent DN 32
EZ Накидная гайка DN 40 по DIN 11851
E1 Накидная гайка DN 50 по DIN 11851
E3 Накидная гайка DN 50 по DIN 11864-1
