64
10 Приложение
VEGABAR 82 • 4 … 20 mA
45027-R
U-131107
Динамическая характеристика выхода
Время запуска прибл.
10 s
Динамические параметры, в зависимости от заполняющей среды, температуры или изоли-
рующей диафрагмы
90 %
100 %
10 %
t
t
T A
t
t
S
2 1

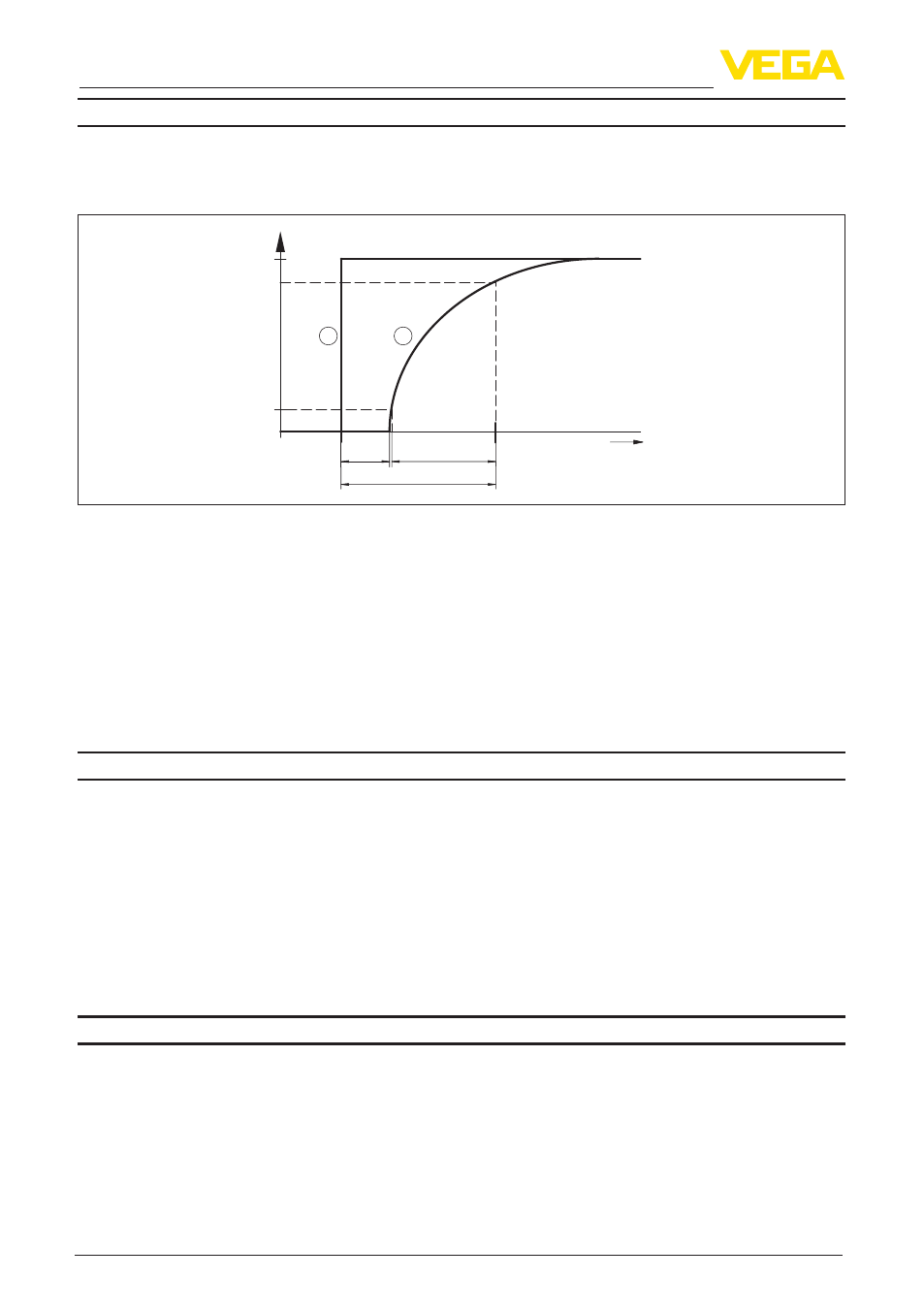

Рис. 32: Состояние при скачкообразном изменении параметров процесса. t
T
: время нечувствительности;
t
A
: время нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности < 45 ms
Время нарастания сигнала > 35 ms (10 … 90 %)
Время реакции на скачок > 80 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Эталонные условия и влияющие величины (по DIN EN 60770-1)
Эталонные условия по DIN EN 61298-1
Ʋ Температура +15 … +25 °C (+59 … +77 °F)
Ʋ Относительная влажность 45 … 75 %
Ʋ Давление воздуха 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Определение характеристики Установка граничной точки по IEC 61298-2
Характеристика Линейный
Базовое монтажное положение Вертикальное, мембрана смотрит вниз
Влияние монтажного положения < 0,2 mbar/20 Pa (0.003 psig)
Погрешность измерения (по IEC 60770)
Действительно для цифровых выходов сигнала (HART, Profibus PA, Foundation Fieldbus), а
также для аналогового токового выхода 4 … 20 mA относительно установленного диа-
пазона измерения. Изменение диапазона - Turn down (TD) - это отношение номинального
диапазона измерения к установленному диапазону измерения.
Данные значения соответствуют значению F
Kl
в гл. "Расчет суммарной погрешности".
