25
5 Подключение к источнику питания
VEGABAR 82 • 4 … 20 mA
45027-R
U-131107
5
1
2
+
( )
(-)
6 7 8
4...20mA
2
3
4
1

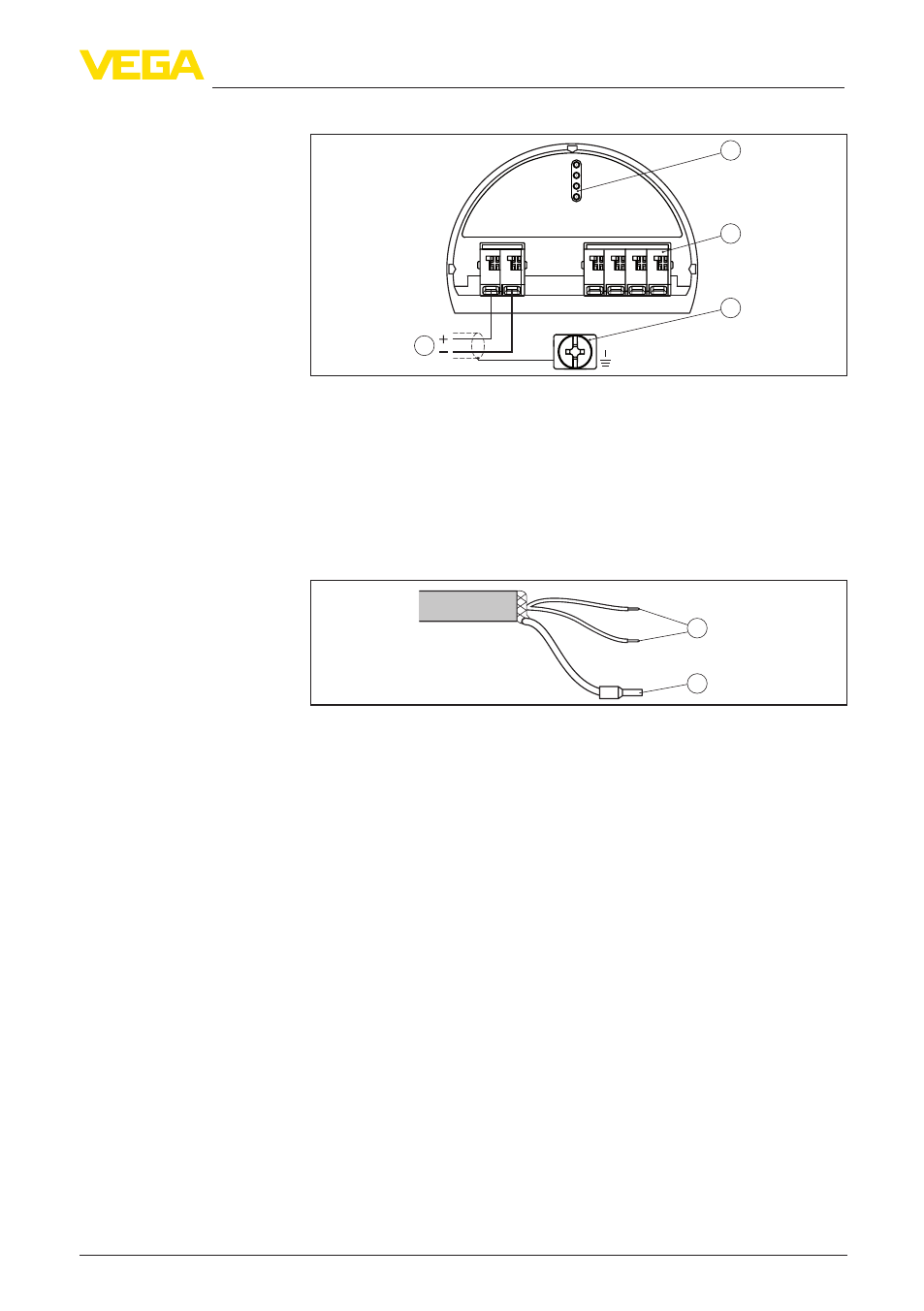

Рис. 19: Отсек электроники и подключения (однокамерный корпус)
1 Питание/Выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного устройства индикации и настройки или ведомого
(Slave) датчика
4 Клемма заземления для подключения экрана кабеля
5.4 Корпус IP 66/IP 68 (1 bar)
1
2
Рис. 20: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Отсек электроники и
подключения
Назначение прово-
дов соединительного
кабеля
