6 Начальная установка с помощью модуля индикации и настройки
VEGABAR 82 • 4 … 20 mA
45027-R
U-131107

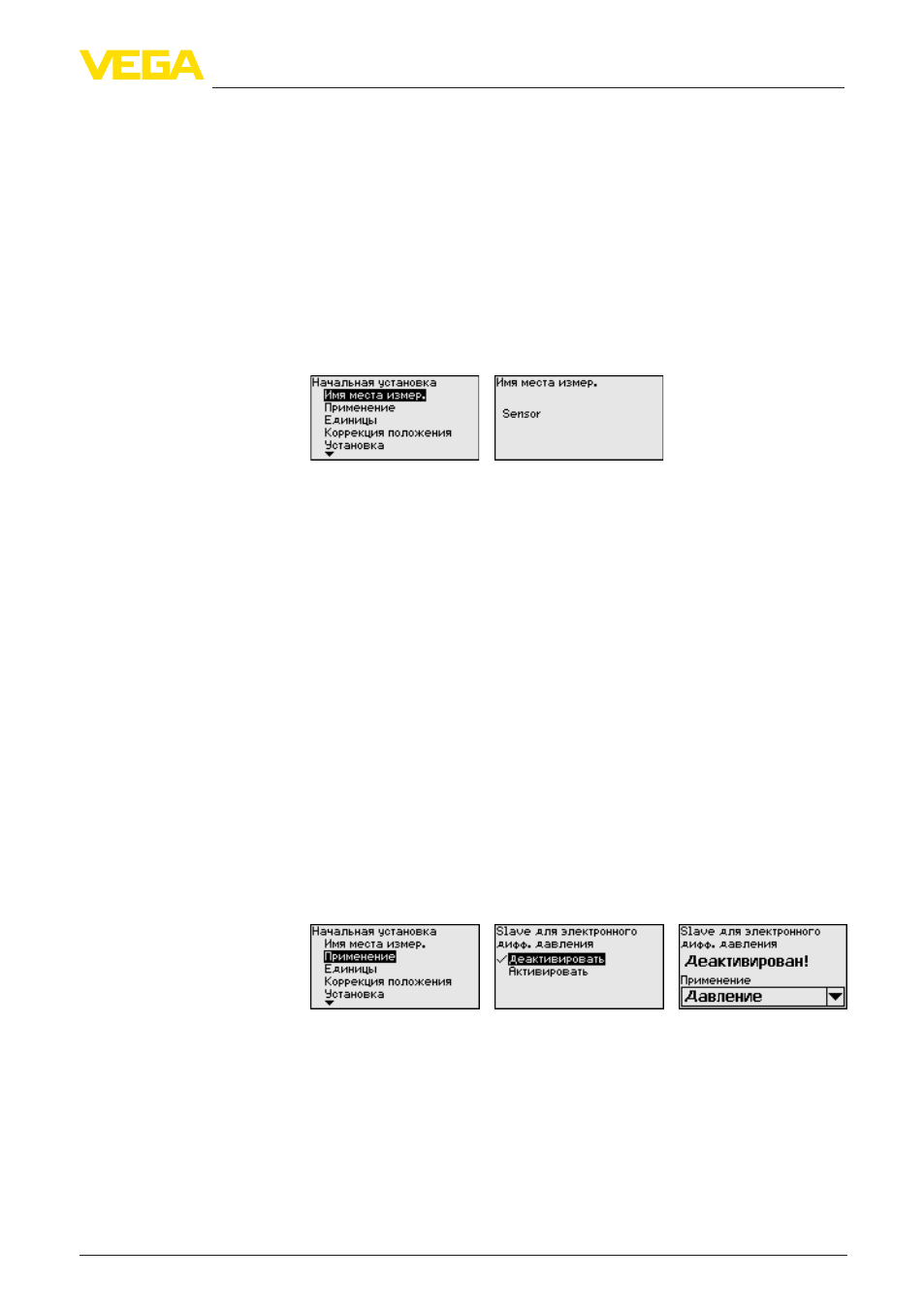

В меню "ТЕГ датчика" вводится двенадцатизначное обозначение
места измерения.
Здесь можно ввести ясное обозначение датчика, например
имя места измерения, обозначение продукта или емкости.
В цифровых системах и в документации для больших
установок такое обозначение должно вводиться для точной
идентификации отдельных мест измерения.
Допускаются следующие знаки:
•
Буквы A … Z
•
Цифры 0 … 9
•
Прочие знаки +, -, /, -
В этом пункте меню активируйте/деактивируйте ведомый датчик
(Slave) для электронного дифференциального давления и
выберите применение.
Если был подключен ведомый датчик (Slave), подтвердите это
выбором "Активировать".
Если ведомый датчик не подключен, подтвердите это выбором
"Деактивировать".
VEGABAR 82 может применяться для измерения давления
процесса и уровня. Заводской установкой является измерение
давления процесса. Переключение выполняется через
операционное меню.
VEGABAR 82 в соединении с ведомым датчиком может
применяться для измерения дифференциального давления,
расхода, плотности и уровня раздела фаз. Заводская установка
- измерение дифференциального давления. Переключение
выполняется через операционное меню.
В следующих параграфах описан порядок настройки.
Необходимые шаги настройки выполняются в зависимости от
выбранного применения.
После ввода необходимых параметров сохранить установку
нажатием [OK] и с помощью клавиш [ESC] и [->] перейти к
следующему пункту меню.
В этом меню задаются единицы, в которых будет выполняться
установка устройства. Заданные здесь единицы будут
индицироваться в меню "Установка Min. (нуль)" и "Установка Max.
(диапазон)".
Начальная установка -
Имя места измерения
Начальная установка -
Применение
Начальная установка -
Единицы
