21
4 Монтаж
VEGABAR 82 • 4 … 20 mA
45027-R
U-131107
4.5 Выносной корпус
1
2
3
4
5

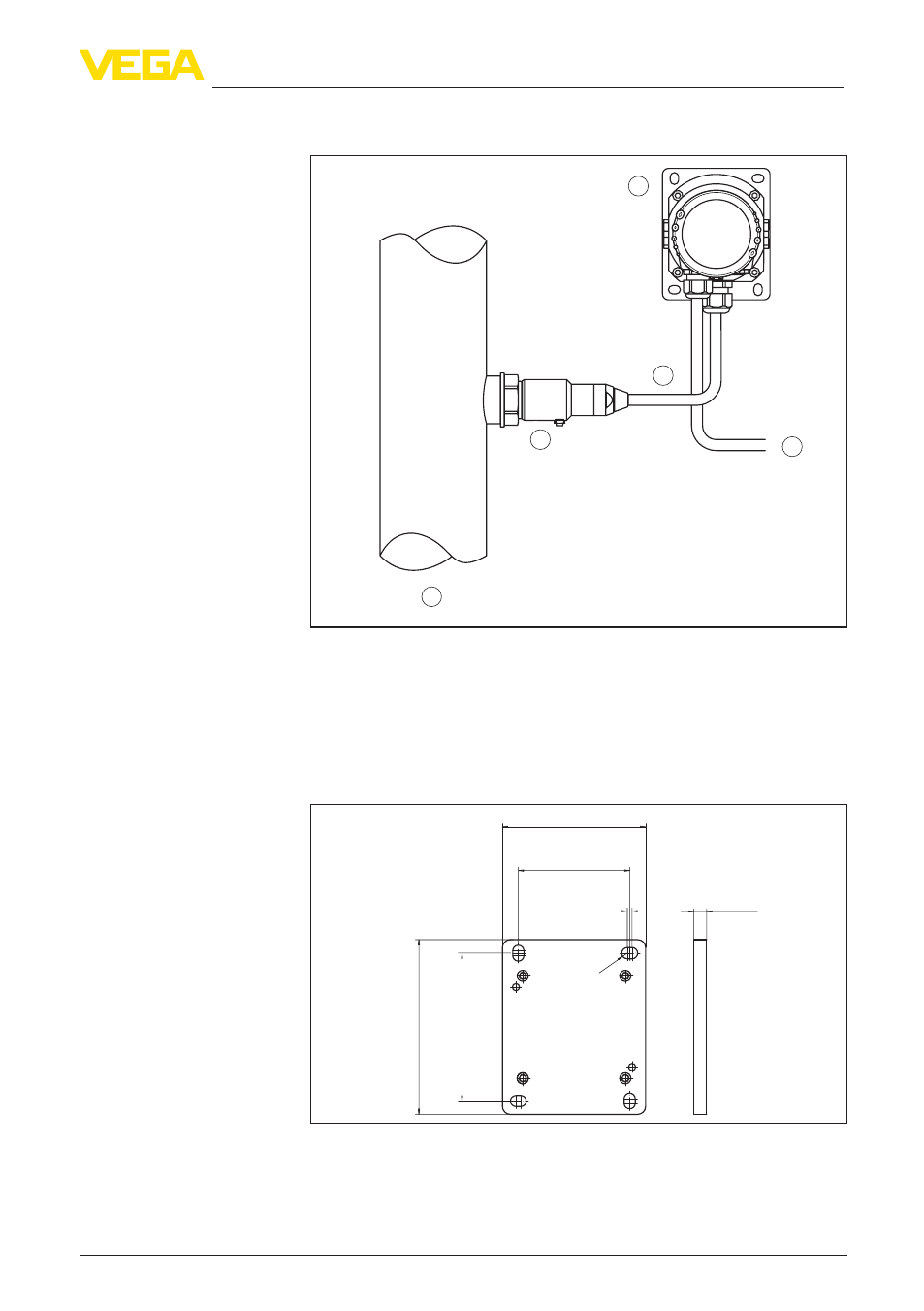

Рис. 16: Расположение рабочего узла и выносного корпуса
1 Рабочий узел
2 Соединительная линия между рабочим узлом и выносным корпусом
3 Выносной корпус
4 Сигнальный кабель
1. Обозначить отверстия в соответствии со следующей схемой.
2. Планку для монтажа на стене закрепить 4 винтами.
90 mm
(3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm
(2.76")
8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)
Рис. 17: Схема отверстий - планка для монтажа на стене
Структура
Монтаж
