88
11 Приложение
VEGAPULS 61 • Протокол Modbus и Levelmaster
41361-R
U-121123
Корпус
1
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT

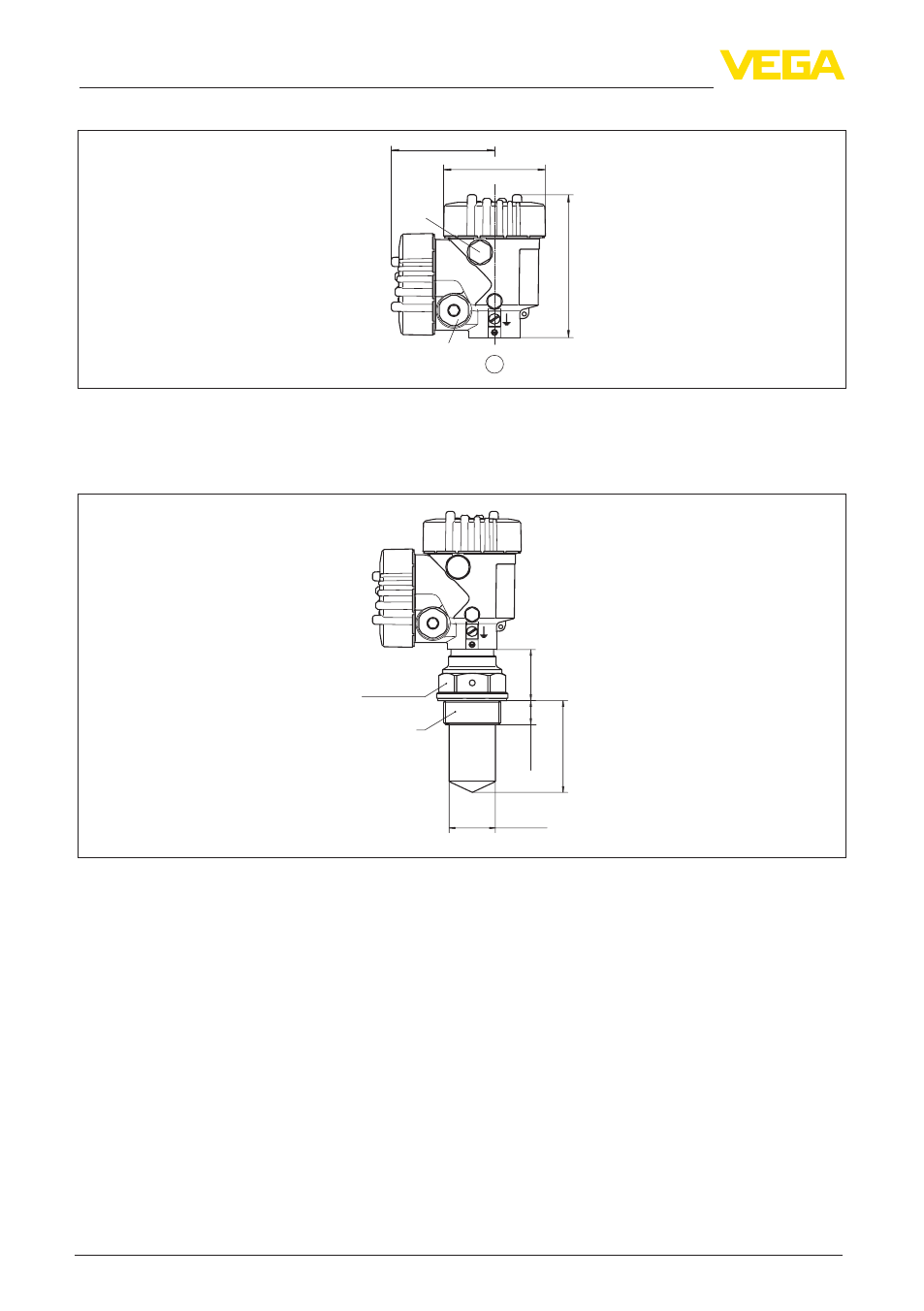

Рис. 60: Размеры корпуса - с установленным модулем индикации и настройки корпус выше на 9 мм
(0.35 in)
VEGAPULS 61, резьбовое исполнение
G1½A / 1½ NPT
SW 50 mm
(1.97")
43 mm (1.69"
)
20 mm (0.79"
)
78 mm (3.07")
ø 39 mm
(1.54")
Рис. 61: VEGAPULS 61, резьбовое исполнение G1½ и 1½ NPT
