4 Монтаж
VEGAPULS 61 • Протокол Modbus и Levelmaster
41361-R
U-121123
Информация:
Патрубок должен быть, как можно, короче, а конец патрубка
должен быть закругленным, тогда помехи от патрубка емкости
будут незначительными.

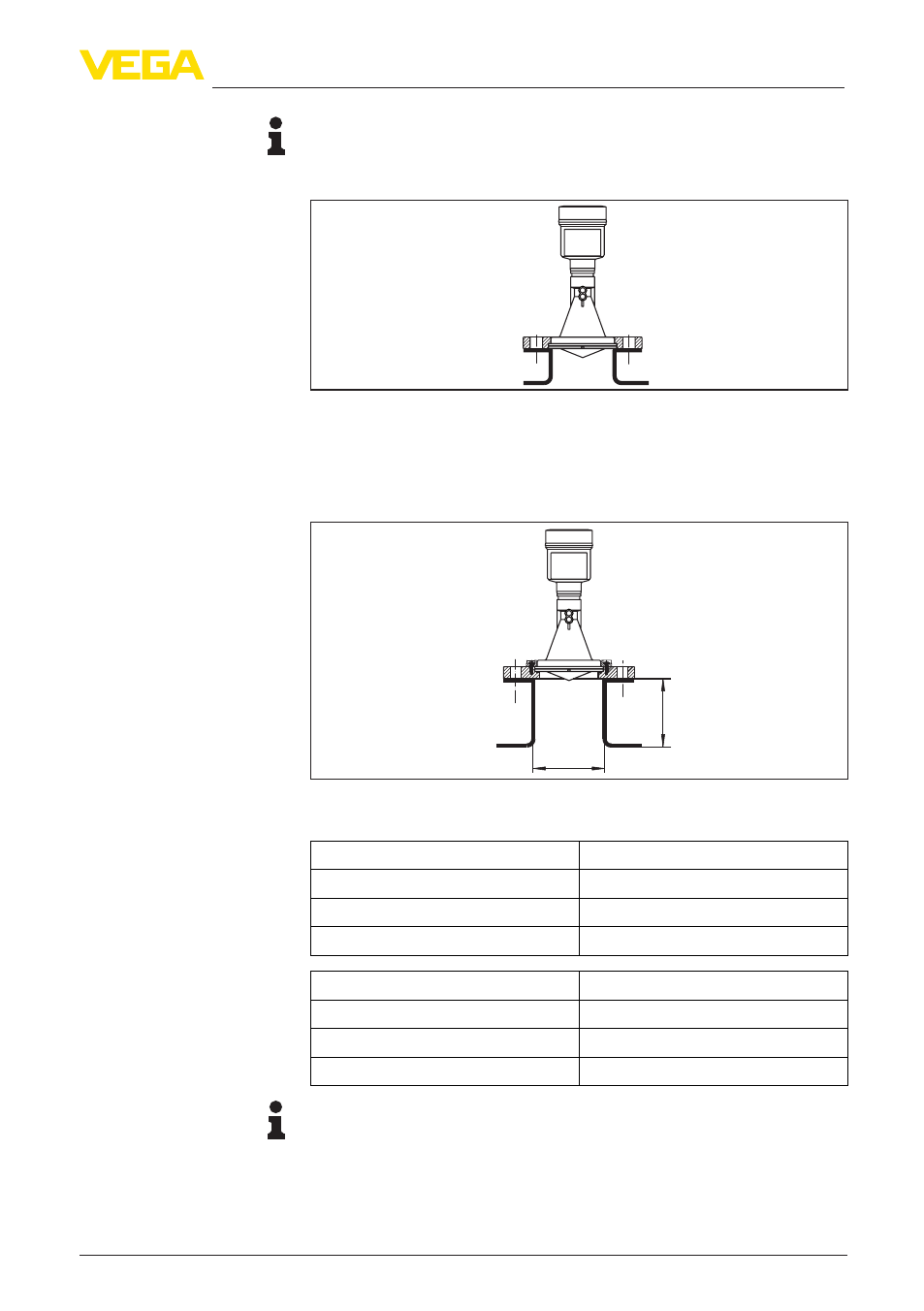

Рис. 13: Рекомендуемая высота монтажного патрубка
На продуктах с хорошими отражательными свойствами
VEGAPULS 61 можно монтировать также на высоких патрубках
(ориентировочные размеры патрубков см. на рисунке ниже). При
этом необходимо создать память помех.
d
h
В таблице ниже приведены макс. значения высоты патрубка (h) в
зависимости от его диаметра (d).
Диаметр патрубка d Высота патрубка h
80 mm 300 mm
100 mm 400 mm
150 mm 500 mm
Диаметр патрубка d Высота патрубка h
3" 11.8 in
4" 15.8 in
6" 19.7 in
Рекомендация:
При проектировании новых систем имеет смысл предусмотреть
наклон патрубка в направлении выпуска продукта из емкости.
Монтаж прибора на наклонном патрубке позволяет уменьшить
ложные отражения от стенки емкости и обеспечивает возмож-
