4 Монтаж
VEGAPULS 61 • Протокол Modbus и Levelmaster
41361-R
U-121123
1
2

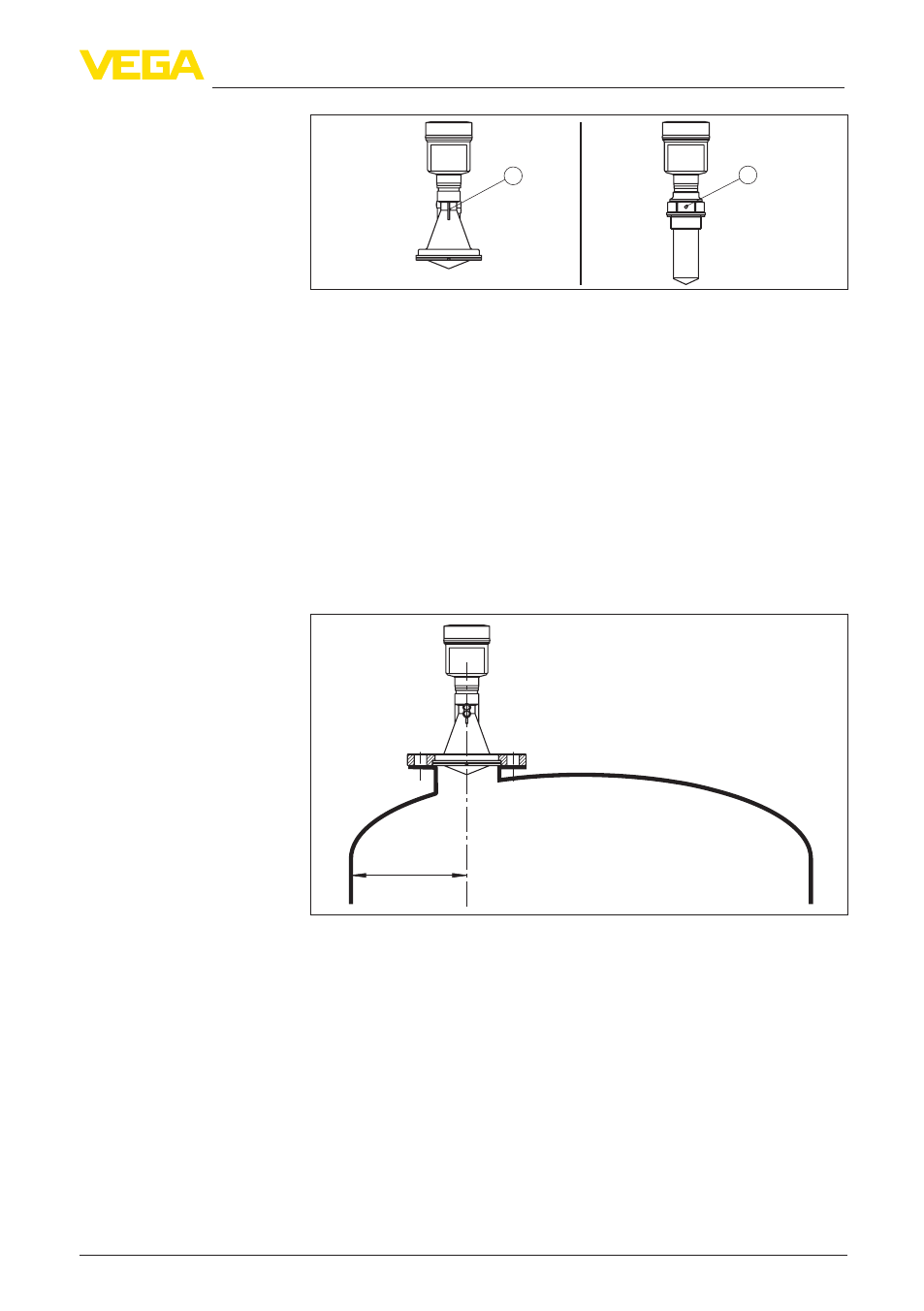

Рис. 9: Положение плоскости поляризации
1 Метка на исполнении с герметизированной антенной системой
2 Метка на исполнении с пластиковой рупорной антенной
При монтаже датчика расстояние от стенки емкости должно со-
ставлять не менее 200 мм (7.874 in). При монтаже датчика в цен-
тре выпуклой или округлой крыши емкости возможны множе-
ственные эхосигналы, которые можно отфильтровать с помощью
соответствующей настройки (см. п. "Начальная установка").
Если указанное выше расстояние обеспечить невозможно
(особенно если вероятно накопление осадка продукта на стенке
емкости), то при начальной установке необходимо создать
память помех. Рекомендуется повторно создать память помех с
уже накопившимся осадком на стенке емкости.
> 200 mm
(7.87")
Рис. 10: Монтаж радарного датчика на округлой крыше емкости
На емкостях с коническим днищем датчик рекомендуется монти-
ровать по центру емкости, чтобы измерение было возможно на
ее полную глубину.
Монтажная позиция
