28
4 Монтаж
VEGAPULS 61 • Протокол Modbus и Levelmaster
41361-R
U-121123
ровании выбрать "Применение - Опускная труба" и ввести
условный диаметр трубы.
•
Когда датчик смонтирован на трубе, можно рекомендовать
создание памяти помех, однако это не является обязатель-
ным требованием.
•
Измерение возможно через полнопроходной шаровой кран.
Конструктивные требования к выносной трубе:
•
Труба металлическая, гладкая внутри.
•
В случае очень грубой внутренней поверхности трубы, при-
менять вставную трубу (трубу в трубе) или радарный датчик
со встроенной опускной трубой.
•
Фланцы должны быть приварены к трубе в соответствии с
направлением плоскости поляризации.
•
При использовании шарового крана или в случае много-
секционной трубы с промежуточными фланцами, зазоры на
сопряжениях ≤ 0,1 мм.
•
Диаметр антенны датчика должен как можно более соответ-
ствовать внутреннему диаметру трубы.
•
Диаметр должен быть постоянным по всей длине.
В примере ниже даются основные рекомендации по примене-
нию для измерения расхода. Необходимые для проектирования
данные можно получить у изготовителя лотка и из специальной
литературы.
h ma
x
d mi
n
≥ 2 mm x h
ma
x
90°
4
3 ... 4 h
max
≥ 50 mm
90°
2 3
1

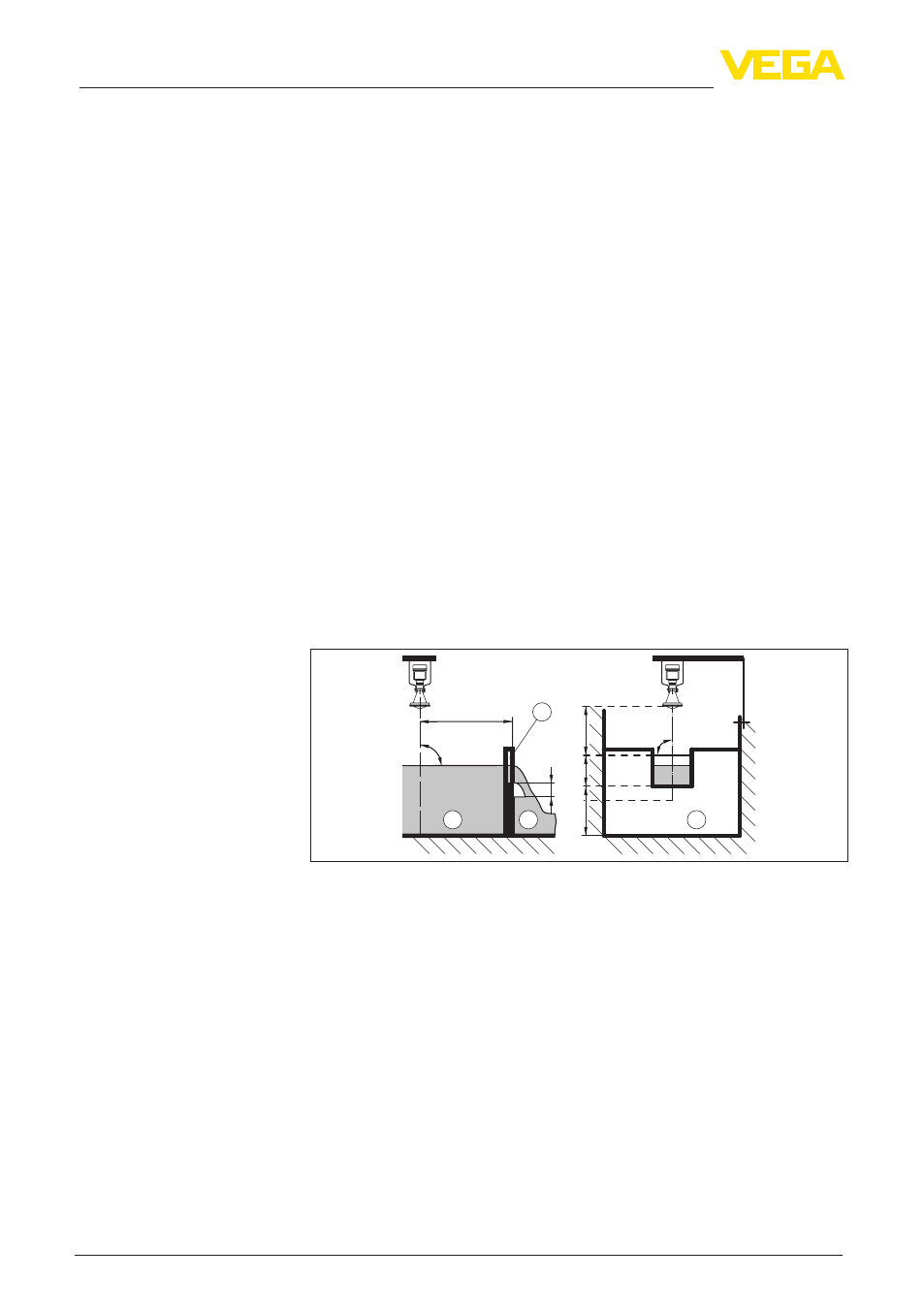

Рис. 23: Измерение расхода с прямоугольным водосливом: d
min.
= мини-
мальное расстояние датчика (см. гл. "Технические данные"); h
max.
= max.
заполнение прямоугольного водослива
1 Диафрагма слива (вид сбоку)
2 Верхний бьеф
3 Нижний бьеф
4 Диафрагма слива (вид со стороны нижнего бьефа)
Необходимо соблюдать следующие основные условия:
•
Установка датчика на стороне верхнего бьефа
•
Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
•
Расстояние до диафрагмы слива
•
Расстояние от отверстия диафрагмы до дна
•
Минимальное расстояние от отверстия диафрагмы до ниж-
него бьефа
Измерение расхода с
прямоугольным сливом
