3 Описание изделия
VEGAPULS 61 • Протокол Modbus и Levelmaster
41361-R
U-121123
•
Электроника Modbus для питания и связи с удаленным тер-
миналом Modbus
•
Электроника датчика для собственно задач измерения
2
1

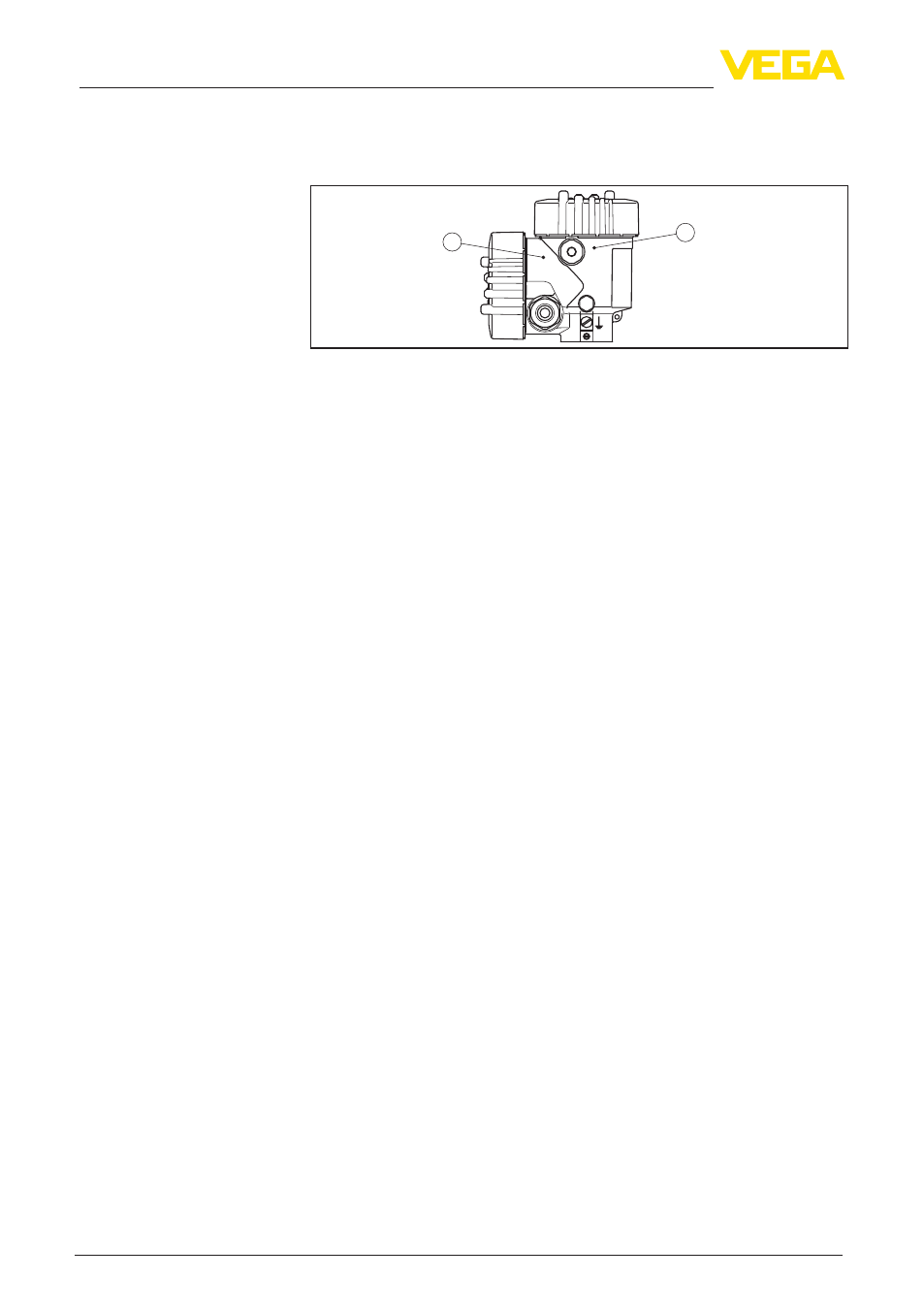

Рис. 5: Позиция электроники Modbus и электроники датчика
1 Электроника Modbus
2 Электроника датчика
Данное руководство по эксплуатации действует для следующих
исполнений устройства:
•
Аппаратное обеспечение 2.1.0 и выше
•
Программное обеспечение 4.5.1 и выше
Устройство поставляется с электроникой датчика в двух раз-
личных исполнениях. Выбор зависит от области применения, см.
гл. "Принцип работы".
Исполнение электроники можно определить по коду изделия на
типовом шильдике или на самой электронике.
•
Стандартная электроника, тип PS60HK.-
•
Электроника с повышенной чувствительностью, тип PS60HS.-
Комплект поставки включает:
•
Радарный уровнемер
•
Документация
– Данное руководство по эксплуатации
– Сертификат проверки точности измерения, в зависимости
от исполнения VEGAPULS 61 (вариант)
– Руководство по эксплуатации "Модуль индикации и
настройки PLICSCOM" (вариант)
– Инструкция "Модуль индикации и настройки с подогревом"
(вариант)
– Инструкция "Штекерный разъем для датчиков непрерыв-
ного измерения" (вариант)
– "Указания по безопасности" (для Ex-исполнений)
– При необходимости, прочая документация
3.2 Принцип работы
Радарный уровнемер VEGAPULS 61 предназначен для непре-
рывного измерения уровня жидкостей при простых условиях
процесса.
В зависимости от области применения применяются различные
исполнения:
Сфера действия дан-
ного Руководства по
эксплуатации
Исполнения электрони-
ки датчика
Комплект поставки
Область применения
