4 Монтаж
VEGAPULS 61 • Протокол Modbus и Levelmaster
41361-R
U-121123

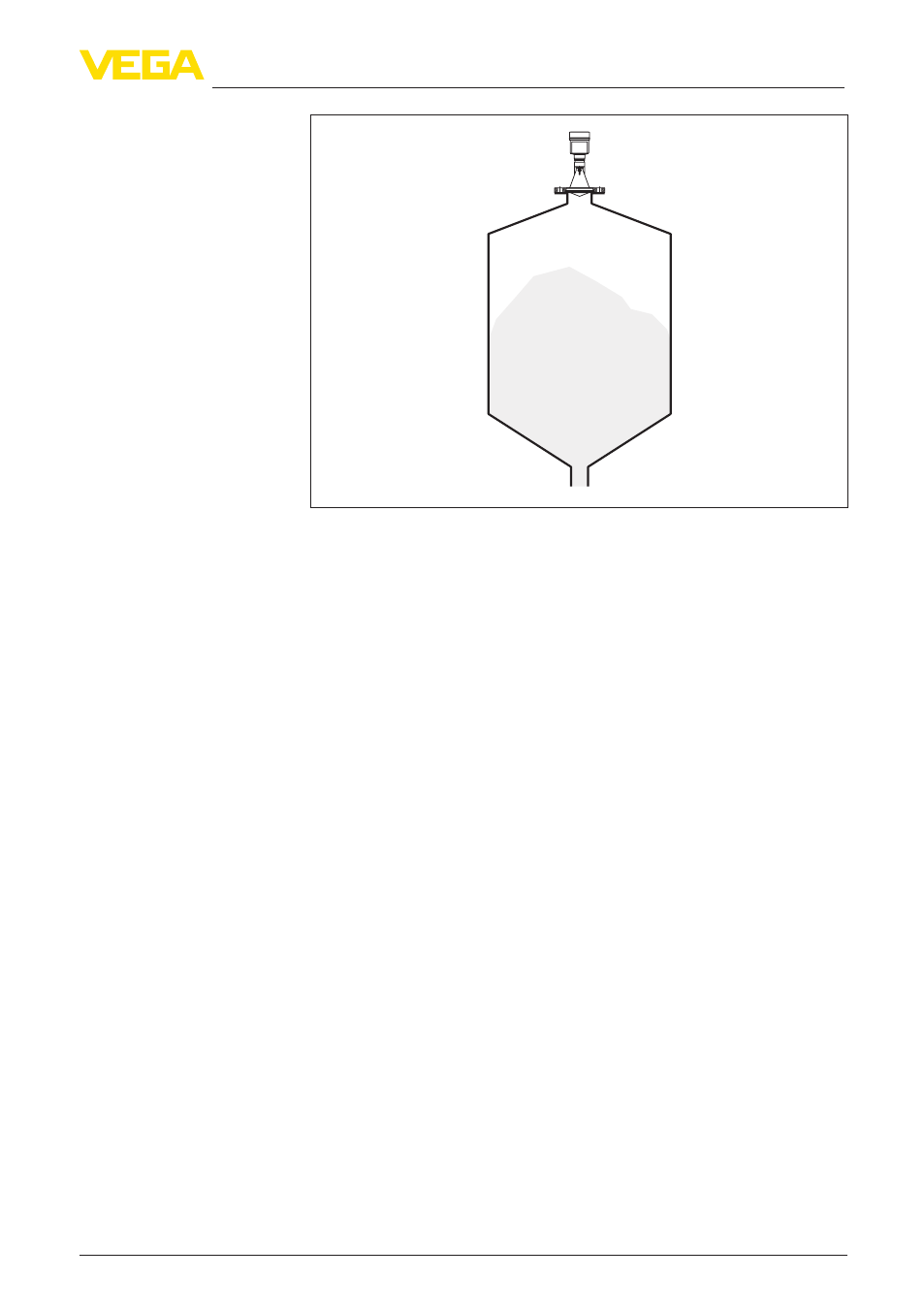

Рис. 6: Фланцевый монтаж радарного датчика
4.3 Подготовка к монтажу с монтажной
скобой
С помощью монтажной скобы датчик может устанавливаться на
стенке емкости, перекрытии силоса или на кронштейне. Мон-
тажная скоба позволяет легко ориентировать датчик по отноше-
нию к поверхности сыпучего продукта в открытых емкостях.
Монтажная скоба, поставляемая вместе с прибором, не при-
креплена к нему. Сначала ее необходимо прикрепить к датчику
с помощью трех винтов с внутренним шестигранником M5 x 10
и пружинных шайб (макс. момент затяжки см. п. "Технические
данные"). Необходимый инструмент: торцовый шестигранный
ключ, размер 4.
Привинчивать скобу к датчику можно двумя способами. В зави-
симости от выбранного способа можно установить разный угол
наклона датчика в скобе:
•
Однокамерный корпус
– Бесступенчато, угол наклона 180°
– Ступенчато, угол наклона 0°, 90° и 180°
•
Двухкамерный корпус
– Бесступенчато, угол наклона 90°
– Ступенчато, угол наклона 0° и 90°
