87
11 Приложение
VEGAPULS 61 • Протокол Modbus и Levelmaster
41361-R
U-121123
ScadaPack
Схема подключения
+
+
power supply
MODBU
S
D0
D1
IS GND
US
B
1
3
2
13
45
5
2
1
3
4
9
6
7
8
2o
ff
on
(
)
(
)
(-)
(-)
+8
+30 Vdc
to
GND
COM Part 3 (C3)
RS485
TXD-
TXD+
GND

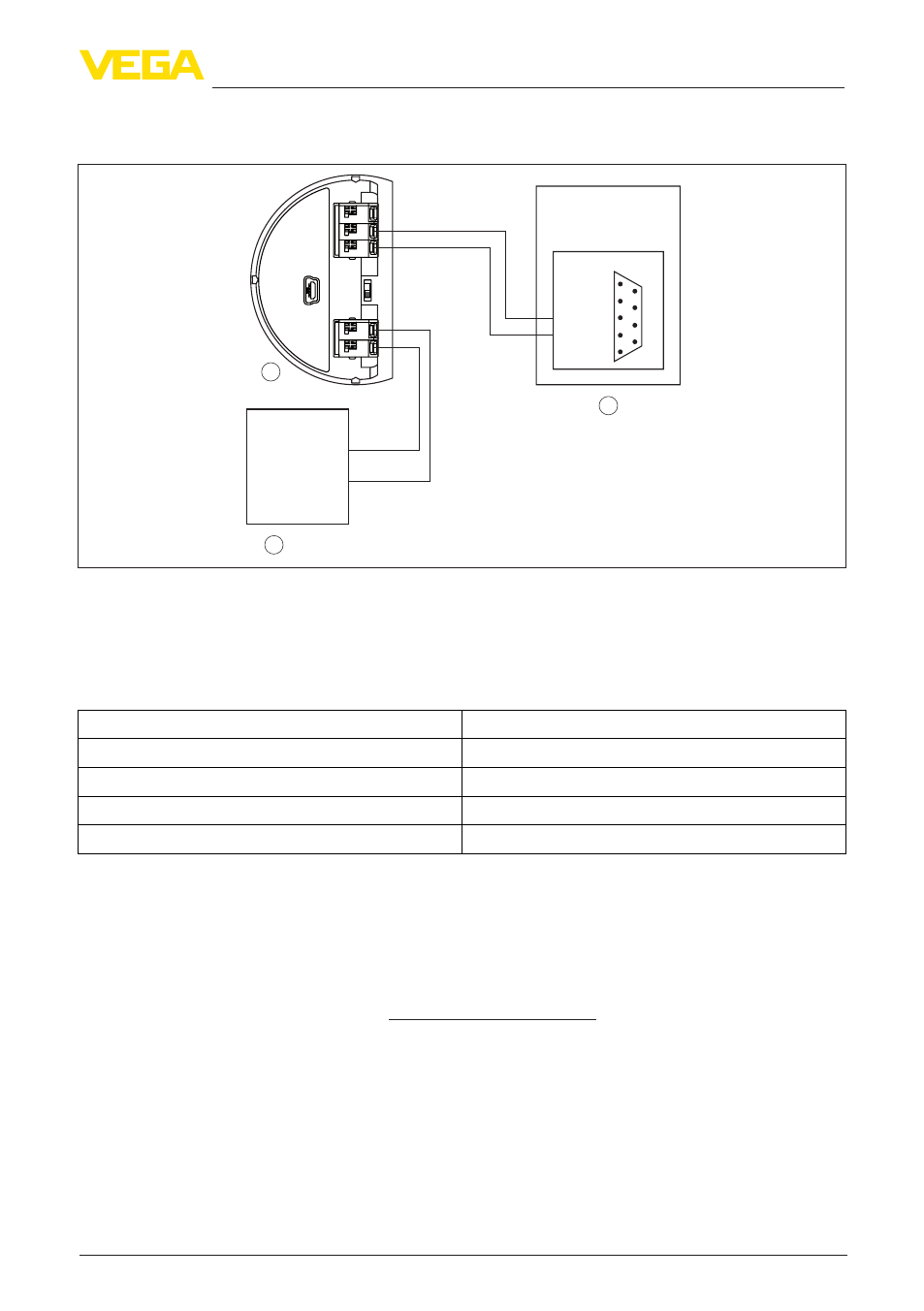

Рис. 59: Подключение VEGAPULS 61 к RTU ScadaPack
1 VEGAPULS 61
2 RTU ScadaPack
3 Питание
Параметр
Параметр
Value
Baud Rate
9600
Floating Point Format Code
0
RTU Data Type
Floating Point
Input Register Base Number
30001
Базовый номер входных регистров всегда прибавляется к адресу входного регистра
VEGAPULS 61.
Поэтому для RTU ScadaPack как адрес регистра для 1302 должен быть задан адрес 31303.
11.7 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загру
