ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

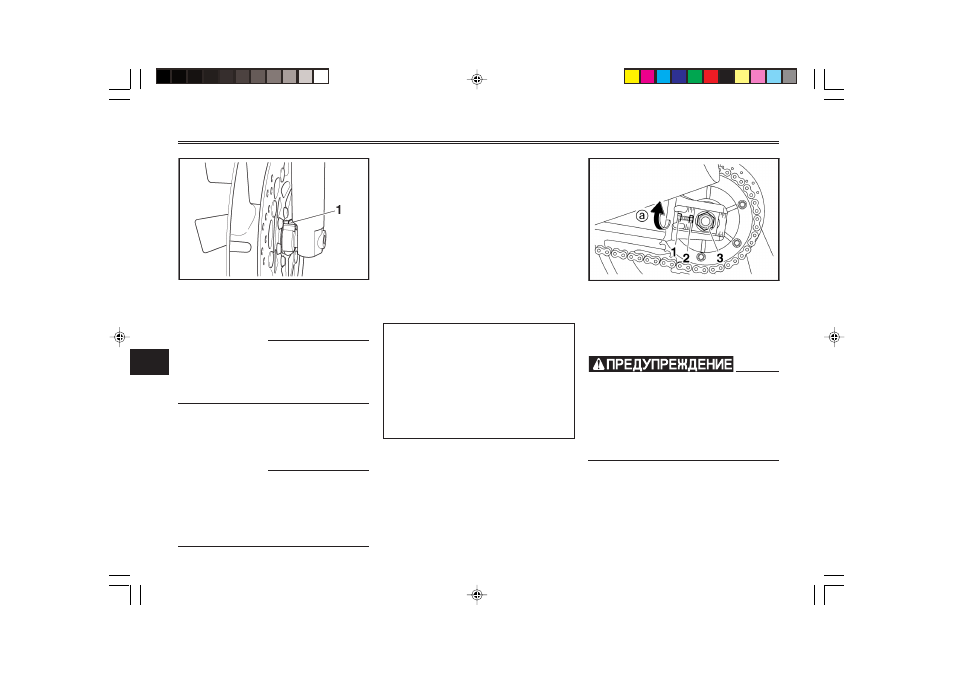

1. Держатель датчика скорсти
2. Поднимите колесо вверх ме-
жду стойками вилки.
ПРИМЕЧАНИЕ :
Следите за тем, чтобы прорезь на
редукторе спидометра была со-
вмещена с держателем на стой-
ке вилки.
3. Вставьте ось колеса.
4. Установите тормозные скобы,
закрепив их болтами.
ПРИМЕЧАНИЕ :
Обеспечьте достаточное рас-
стояние между тормозными ко-
лодками перед тем, как устано-
вить тормозные скобы на на тор-
мозные диски.
5. Установите держатели тор-
мозных шлангов, закрепив их
болтами.
6. Снимите мотоцикл с цен-
тральной подставки так, что-
бы переднее колесо опусти-
лось на землю.
7. Затяните ось колеса, затем
стяжной болт оси переднего
колеса и болты тормозных
скоб с требуемыми момента-
ми.
Моменты затяжки:
Ось колеса:
72 Н.м (7,2 кгс.м)
Стяжной болт оси передне-
го колеса:
20 Н.м (2,0 кгс.м)
Болт тормозной скобы:
40 Н.м (4,0 кгс.м)
8. Присоедините трос спидомет-
ра.
9. Сильно нажмите на руль не-
сколько раз и убедитесь в том,
что вилка работает правиль-
но.
1. Контргайка
2. Болт регулировки натяжения приводной цепи
3. Гайка оси
EAU04413
Заднее колесо
Как снять заднее колесо
EW000122
8
8
8
8
8
Рекомендуется поручить
техническое обслуживание
колеса дилеру фирмы Ямаха.
8
8
8
8
8
Надежно установите мото-
цикл так, чтобы исключить
опасность его падения.
1. Ослабьте гайку оси и болты
крепления тормозной скобы.
