ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

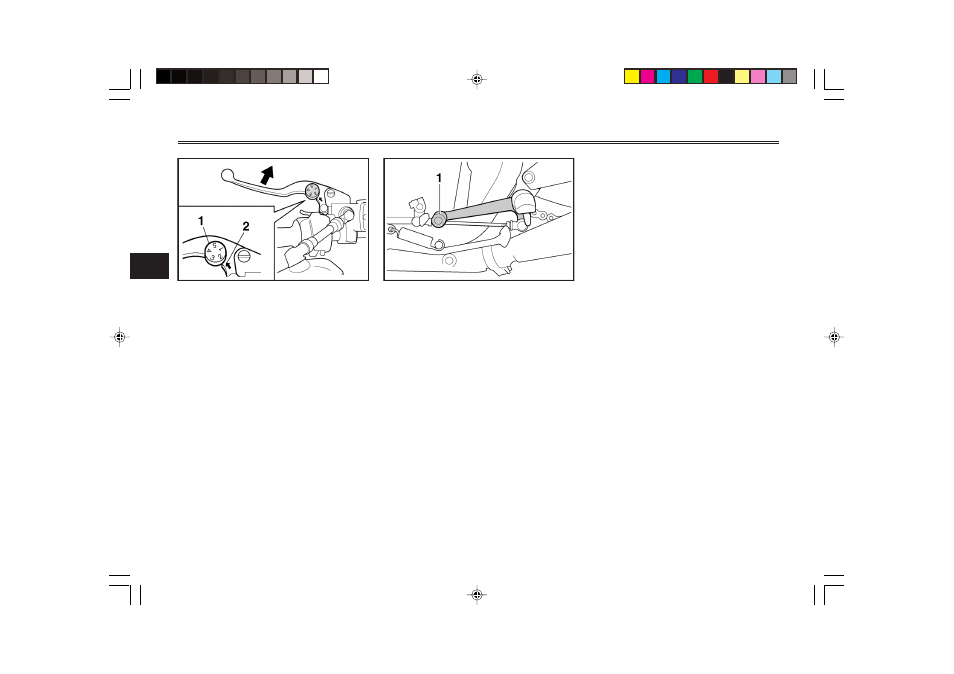

1. Шкала регулировки положения рычага сце-
пления
2. Значок стрелки
Рычаг сцепления оборудован
шкалой регулировки его положе-
ния. Для того, чтобы отрегули-
ровать положение рычага сцеп-
ления, вращайте шкалу регули-
ровки, оттягивая рычаг от руко-
ятки. Следите за тем, чтобы со-
ответствующее обозначение
было совмещено со значком
стрелки на рычаге сцепления.
Рычаг сцепления оборудован
выключателем, который являет-
ся частью системы блокировки
зажигания. (Описание системы
блокировки зажигания приведе-
но на стр. 3-19.)
1. Педаль переключателя передач
EAU00157
Педаль переключателя пере-
дач
Педаль переключателя передач
расположена с левой стороны
двигателя и используется в со-
четании с рычагом сцепления
для переключения 6-ступенча-
той коробки передач с шестерня-
ми постоянного зацепления, ис-
пользуемой на этом мотоцикле.
