ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EAU04356
“.
.
.
.
.
“ (Парковка)
Руль заперт, задний и передний
габаритные фонари горят, и ава-
рийную сигнализацию можно
включить, но все остальный
электрические системы выклю-
чены. Ключ можно вынуть.
Руль необходимо запереть перед
тем, как установить ключ в по-
ложение “.“.
ECA00043
Не используйте положение “СТО-
ЯНКА” в течение длительного
времени, т. к. это может вызвать
разрядку аккумуляторной бата-
реи.

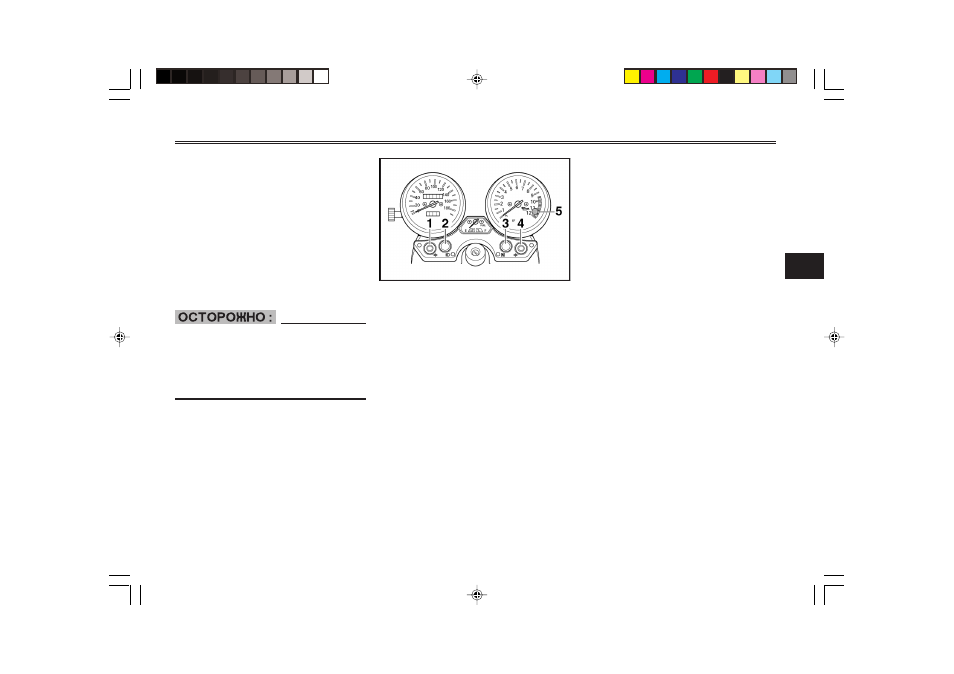

1. Индикатор левого поворота “4“
2. Индикатор дальнего света фары “&“
3. Индикатор нейтрали “N”
4. Индикатор правого поворота “6“
5. Предупредительная лампа уровня масла
“7“
EAU03034
Индикатор и сигнальные лам-
пы
EAU04121
Сигнальные лампы “4
4
4
4
4
“ и “6
6
6
6
6
“
указателя поворотов
При переводе переключателя
указателя поворотов вправо или
влево соответствующая сиг-
нальная лампа начинает мигать.
EAU00063
Сигнальная лампа дальнего све-
та “&
&
&
&
&
“
Эта лампа горит, когда в фаре
включена лампа дальнего света.
EAU00061
Сигнальная лампа нейтрали “N”
Когда коробка передач находит-
ся в нейтрали, эта сигнальная
лампа горит.
EAU03201
Предупреждающий световой сиг-
нал уровня масла “7
7
7
7
7
“
Эта предупреждающая лампа го-
рит, когда уровень масла в дви-
гателе слишком низкий.
Электрические цепи этой лампы
можно проверить следующим об-
разом:
1. Установите переключатель
остановки двигателя в поло-
жение “#“ и переведите ключ
в положение “ON” (“ВКЛЮЧЕ-
НО”).
2. Установите коробку передач
на нейтраль или нажмите на
рычаг сцепления.
3. Нажмите на выключатель
стартера. Если при нажатии
на выключатель стартера
сигнальная лампа не загора-
ется, обращайтесь к дилеру
фирмы Ямаха по поводу про-
верки электрических цепей.
