6-40
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

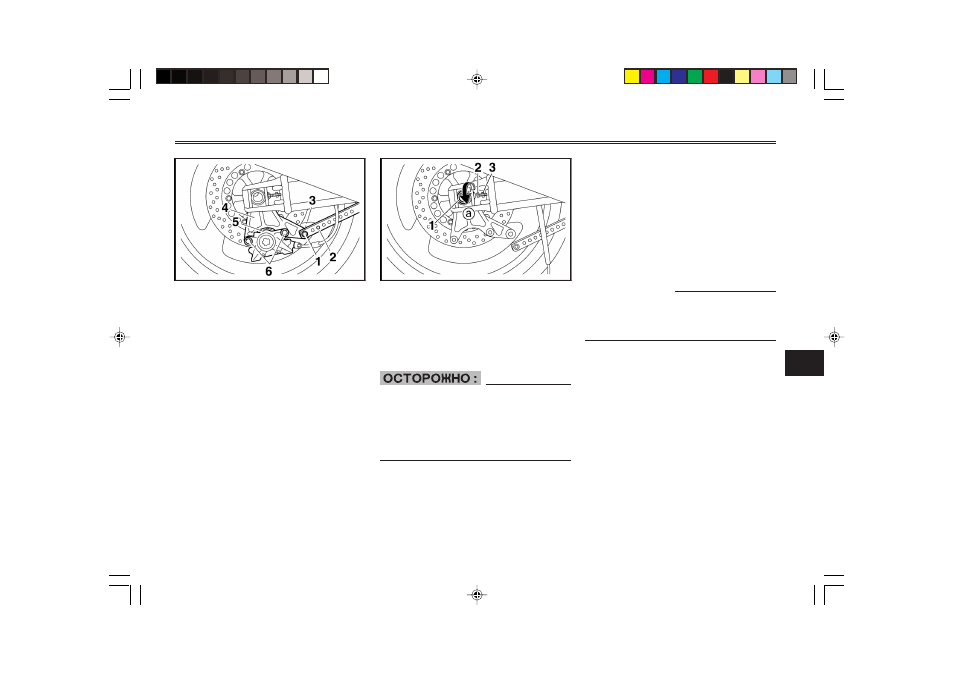

1. Болт
2. Реактивная тяга тормоза
3. Гайка/Болт
4. Кронштейн тормозной скобы
5. Тормозная скоба
6. Болт (2 шт.)
2. Отсоедините реактивную
тягу тормоза от кронштейна
тормозной скобы, отвернув
гайку и вынув болт.
3. Поставьте мотоцикл на цен-
тральную подставку.
1. Ось колеса
2. Болт регулировки натяжения приводной цепи
3. Контргайка
4. Отверните гайку оси и сними-
те тормозную скобу, вывернув
болты.
ECA00082
Не нажимайте на педаль тормо-
за после того, как тормозная ско-
ба была снята, поскольку это ве-
дет к смыканию тормозных коло-
док.
5. Ослабьте контргайки, а затем
полностью заверните болты
регулировки натяжения при-
водной цепи на обоих концах
качающегося рычага в направ-
лении a.
6. Продвиньте колесо вперед и
снимите приводную цепь с
задней звездочки.
ПРИМЕЧАНИЕ :
Для того, чтобы снять или уста-
новить заднее колесо, разнимать
цепь не нужно.
7. Поддерживая колесо и крон-
штейн тормозной скобы, вынь-
те ось колеса.
8. Снимите кронштейн тормоз-
ной скобы и колесо.
