ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

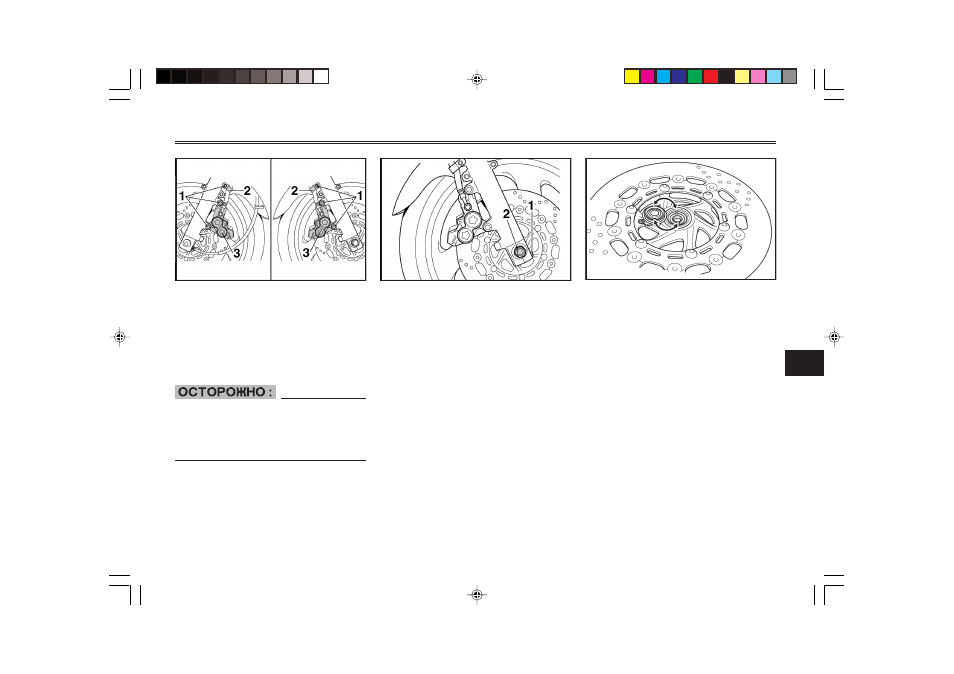

1. Болт (3 шт.)
2. Держатель тормозного шланга
3. Передняя тормозная скоба

2. Снимите держатели тормоз-

ного шланга, вывернув болты.

3. Снимите тормозные скобы,

вывернув болты.

ECA00047

Не нажимайте на рычаг тормоза
после того, как скоба тормоза
была снята, т. к. это ведет к смы-
канию тормозных колодок.

1. Стяжной болт оси переднего колеса
2. Ось колеса

4. Ослабьте стяжной болт оси

переднего колеса, а затем ось
колеса.

5. Поставьте мотоцикл на цен-

тральную подставку.

6. Вятяните ось колеса и сними-

те колесо.

EAU04360

Как установить переднее колесо
1. Установите редуктор спидо-

метра на ступицу колеса так,
чтобы его выступы попали в
углубления.
