6-27
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

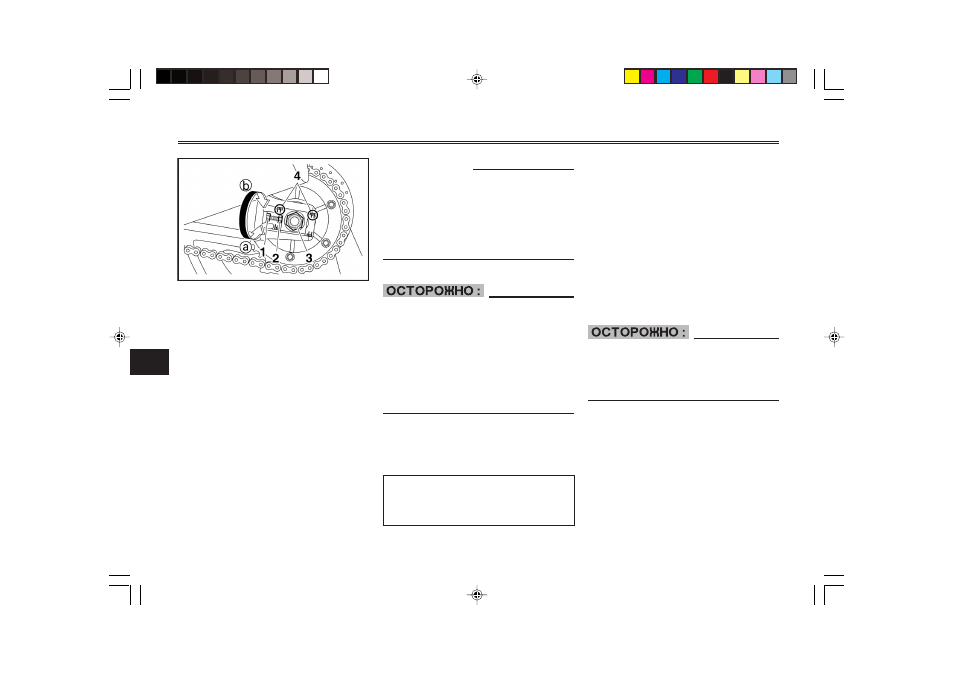

1. Контргайка
2. Болт регулировки натяжения приводной цепи
3. Гайка оси
4. Метки совмещения
EAU03608
Как отрегулировать натяжение
приводной цепи
1. Ослабьте гайку оси и контр-
гайки на обоих концах качаю-
щегося рычага.
2. Для того, чтобы увеличить
натяжение цепи, вращайте
регулировочный болт в на-
правлении a. Для уменьше-
ния натяжения - вращайте ре-
гулировочный болт в направ-
лении b, а затем продвиньте
заднее колесо вперед.
ПРИМЕЧАНИЕ :
Используя метки совмещения на
обоих концах качающегося рыча-
га, устанавливайте оба толкате-
ля цепи в одинаковые положения
для обеспечения правильной ори-
ентации колеса.
EC000096
Неправильное натяжение при-
водной цепи вызывает перегруз-
ку двигателя и других важных
узлов мотоцикла и может вести
к проскальзыванию цепи или к ее
обрыву. Для предотвращения это-
го поддерживайте натяжение
цепи в указанных пределах.
3. Затяните контргайки, а затем
затяните гайку оси с требуе-
мым моментом.
Момент затяжки:
Гайка оси:
150 Н.м (15,0 кгс.м)
EAU03006
Смазывание приводной цепи
Приводную цепь следует очи-
щать и смазывать через интер-
валы времени, указанные в таб-
лице периодических техниче-
ских обслуживаний и смазыва-
ний, иначе она будет очень бы-
стро изношена, особенно при
езде в запыленных или сырых
местах. Обрабатывайте привод-
ную цепь следующим образом :
EC000097
Приводную цепь необходимо
смазывать после мойки мото-
цикла или после поездки под
дождем.
1. Промойте приводную цепь ке-
росином, используя неболь-
шую мягкую кисть.
