3-8

1

2

3

4

5

6

7

8

9

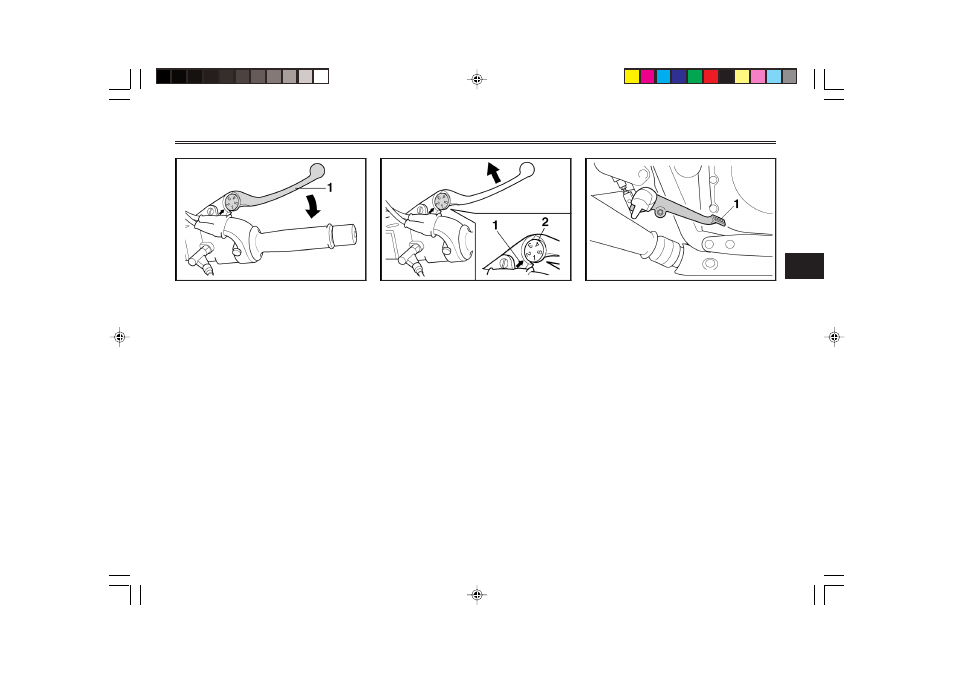

ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

1. Значок стрелки
2. Шкала регулировки положения рычага тор-

моза

1. Рычаг тормоза

EAU00161

Рычаг тормоза

Рычаг тормоза расположен на
правой рукоятке руля. Для вклю-
чения переднего тормоза при-
жмите рычаг тормоза к рукоят-
ке.

Рычаг тормоза оборудован шка-
лой регулировки положения. Для
того, чтобы отрегулировать рас-
стояние между рычагом тормо-
за и рукояткой руля, оттягивая
рычаг от рукоятки, вращайте
шкалу регулировки. Следите за
тем, чтобы соответствующая по-
зиция регулировочной шкалы
находилась напротив значка
стрелки на рычаге тормоза.

1. Педаль тормоза

EAU00162

Педаль тормоза

Педаль тормоза расположена на
правой стороне мотоцикла. Для
того, чтобы включить задний
тормоз нажмите на педаль тор-
моза.

5WM-28199-R0-3.pmd

2003/06/22, 22:38
