9
3 Описание изделия
VEGABAR 87 • 4 … 20 mA/HART
45044-R
U-131107
В комбинации с ведомым датчиком, VEGABAR 87 может также
применяться для измерения дифференциального давления.
Подробные указания см. в руководстве по эксплуатации
ведомого (Slave) датчика.
Преобразователь давления VEGABAR 87 предназначен
для измерения давления и уровня жидкостей с высокими
температурами в химической, пищевой и фармацевтической
промышленности.
Измеряемыми средами являются жидкости.
В зависимости от исполнения прибора и схемы измерения,
могут измеряться также вязкие жидкости.
Рабочее давление через мембрану из нержавеющей
стали и внутреннюю передающую жидкость воздействует
на чувствительный элемент, что приводит к изменению
сопротивления. Это изменение преобразуется в
соответствующий выходной сигнал и выдается в виде
измеренного значения.
Измерительная ячейка METEC
® состоит из керамической
емкостной измерительной ячейки CERTEC ® и специальной
термокомпенсированной системы с заполняющей жидкостью.
4 3 2 1

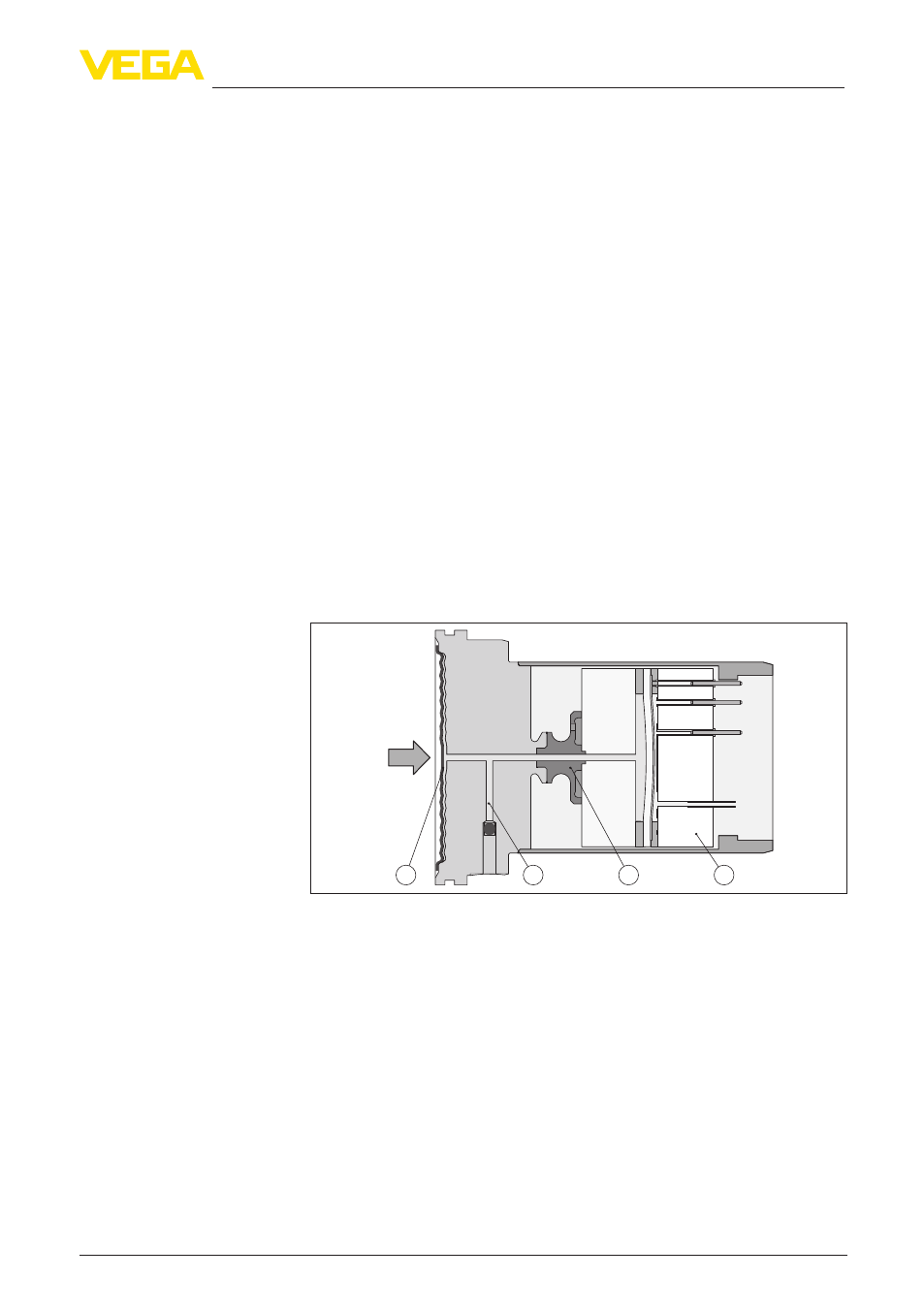

Рис. 3: Конструкция измерительной ячейки METEC ® для VEGABAR 87
1 Мембрана к процессу
2 Заполняющая жидкость изолирующей диафрагмы
3 Адаптер FeNi
4 Измерительная ячейка CERTEC ®
Конструкция измерительной ячейки различается в зависимости
от типа давления, для измерения которого она предназначена.
Относительное давление: Измерительная ячейка открыта
к атмосфере, давление окружающей среды обнаруживается
и компенсируется в измерительной ячейке и поэтому не
оказывает влияния на измеренное значение.
Абсолютное давление: Измерительная ячейка
вакуумированная и закрытая. Давление окружающей среды не
компенсируется и поэтому влияет на измеренное значение.
Электронное диффе-
ренциальное давление
Область применения
Измеряемые среды
Измерительная система
Типы давления
