5 Подключение к источнику питания
VEGABAR 87 • 4 … 20 mA/HART
45044-R
U-131107
1 2 +
( ) (-)
I
4...20mA
I I
4...20mA
7 8 +
( ) (-)
3
1 2

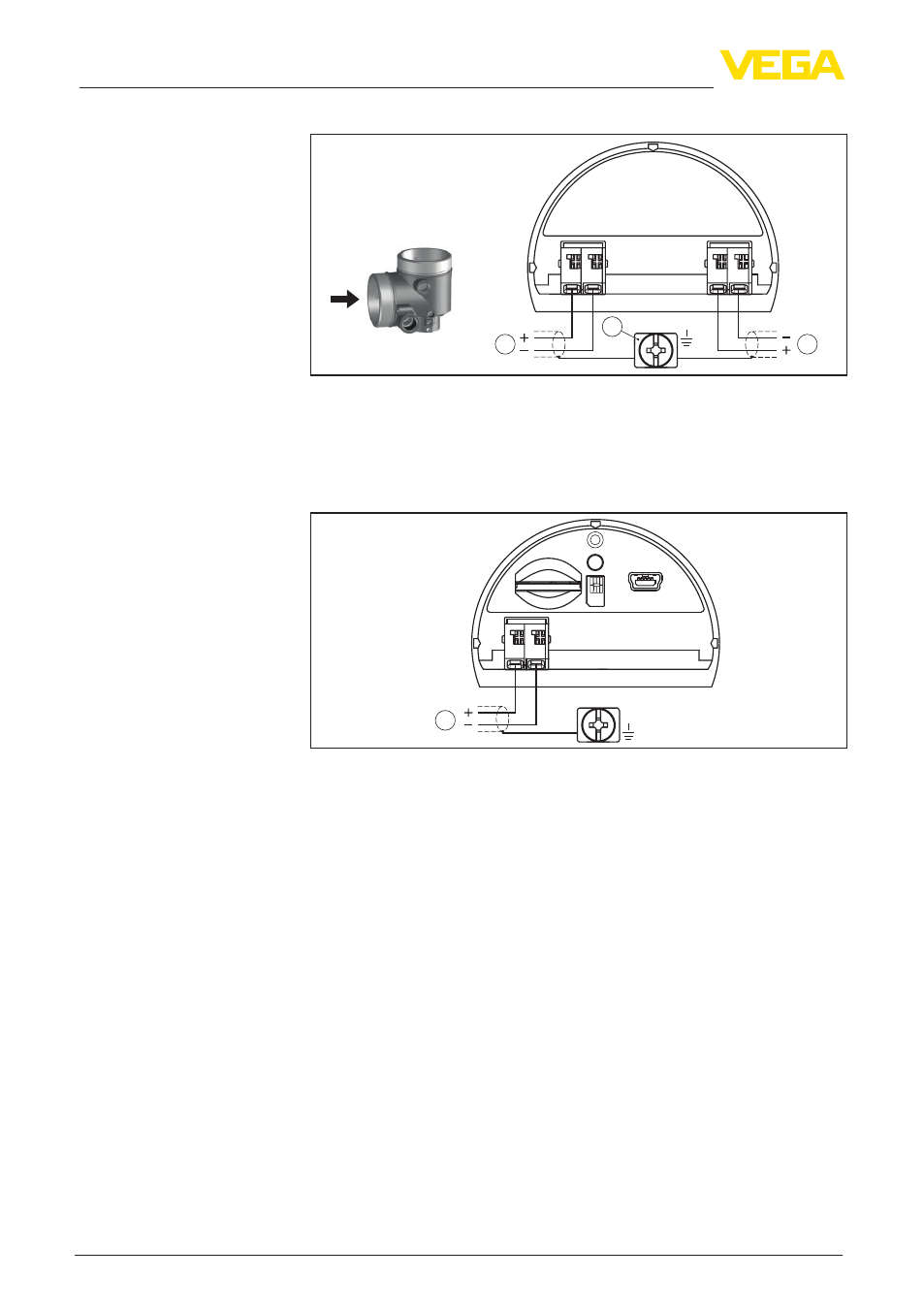

Рис. 16: Отсек подключения в двухкамерном корпусе, дополнительная
электроника - второй токовый выход
1 Первый токовый выход (I) - питание и выход сигнала (HART)
2 Второй токовый выход (II) - питание и выход сигнала (без HART)
3 Клемма заземления для подключения экрана кабеля
1
USB
Status
Test
SIM-Card
1 2 +
( ) (-)
Рис. 17: Отсек подключения (модуль PLICSMOBILE)
1 Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
Отсек подключения -
второй токовый выход
Отсек подключения -
модуль PLICSMOBILE
