VEGABAR 87, гигиеническое присоединение
ø 78 mm (3.07")
ø 92 mm (3.62")
51 mm (2.01"
)
L
51 mm (2.01"
)
L
ø 64 mm
(2.52")
ø 8 mm
(0.32")
177 mm (6.97"
)
ø 40 mm
(1.58")
1 2

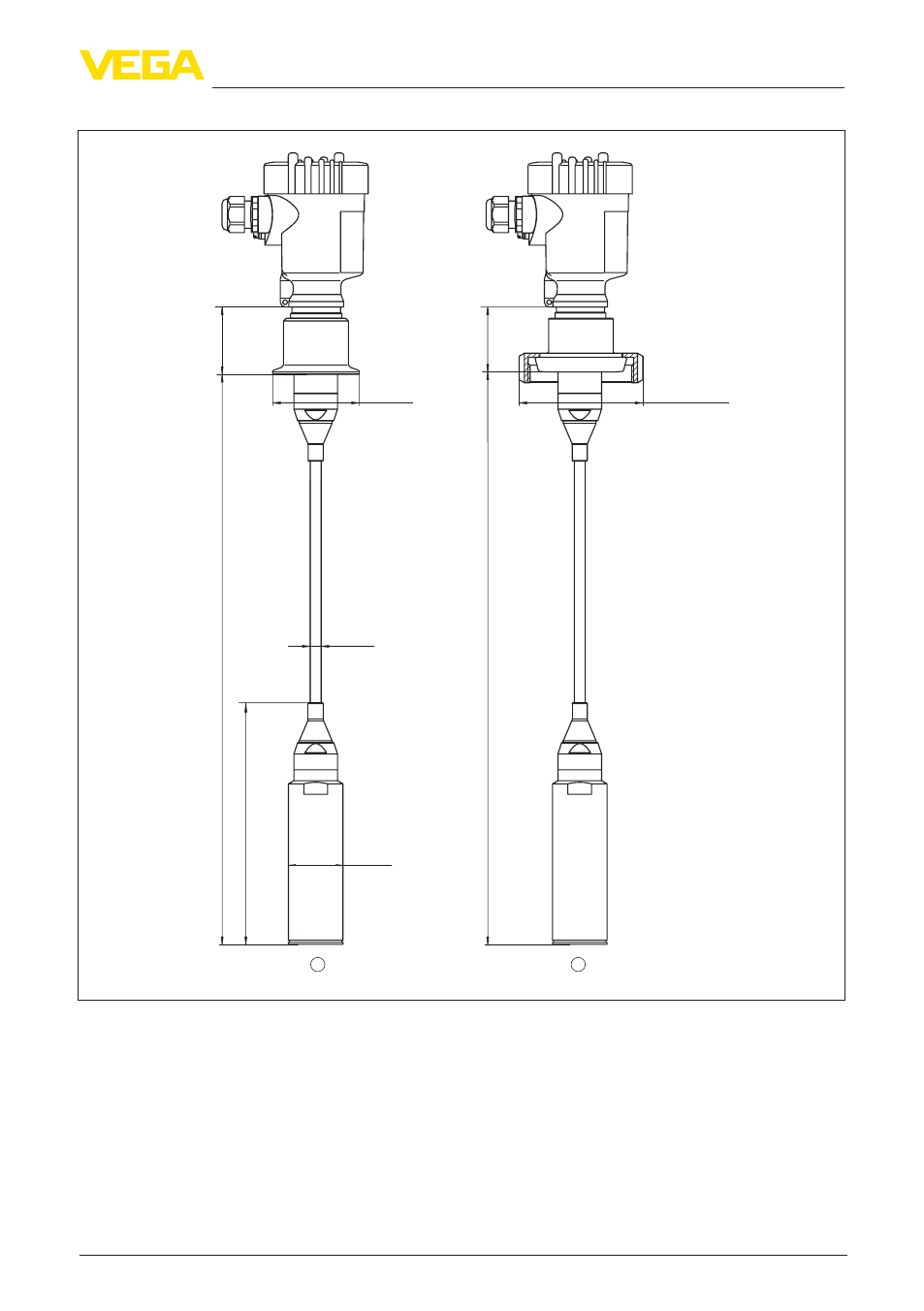

Рис. 49: VEGABAR 87 гигиенические типы присоединения
1 Clamp 2" PN16 (ø64 mm) DIN 32676, ISO 2852/316L
2 Накидная гайка DN 50
